Motor spindle de usinagem ES1040
de resfriamentode potênciade instalação em altura

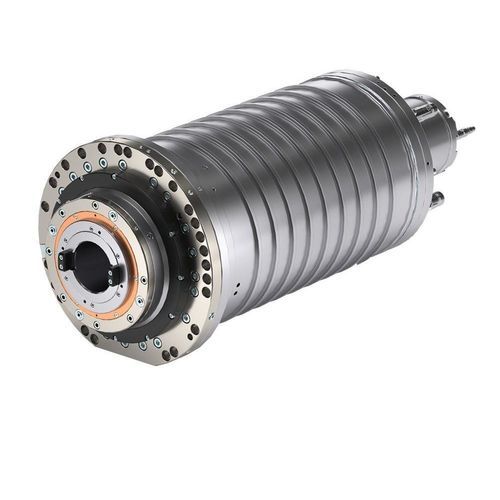

Motor spindle de usinagem - ES1040 - HSD - de resfriamento / de potência / de instalação em altura
Motor spindle de usinagem - ES1040 - HSD - de resfriamento / de potência / de instalação em altura
Guardar nos favoritos
Comparar
Mais informações no site da HSD

Características

Função
de usinagem, de instalação em altura, de potência, de resfriamento
Acionamento
de motor assíncrono
Nariz do fuso
HSK, SK
Lubrificação/arrefecimento
com refrigeração líquida
Outras características
de alta velocidade
Velocidade de rotação

8.000 rpm, 15.000 rpm
(50.265,4825 rad.min-1, 94.247,7796 rad.min-1)

Diâmetro

270 mm
(10,6 in)

Descrição

Visão geral
Conheça os eletromandrins ES1040 que a HSD Mechatronics projeta, fabrica e fornece mundialmente para fresagem e usinagem de diversos materiais e metais.

Modelos
  • ES1040 - 48kW
  • ES1040 - 48kW HS

Ficha técnica
Nomes das variantes: ES1040 - 48kW · ES1040 - 48kW HS
Diâmetro do corpo [mm]: Ø270
Velocidade máxima [rpm] (graxa / ar-óleo): 8,000 / 15,000 (ambas as variantes)
Tipo de motor: Assíncrono (ambas as variantes)
Torque S1/S6 (40%) [Nm]: ES1040 - 48kW = 305 / 450 · ES1040 - 48kW HS = 305 / 445
Potência S1/S6 (40%) [kW]: ES1040 - 48kW = 48 / 71 · ES1040 - 48kW HS = 48 / 70
Interface da ferramenta: ES1040 - 48kW = HSK T100 / SK50 · ES1040 - 48kW HS = HSK T100 / SK50 Big+
Arrefecimento: Líquido (ambas as variantes)
Lubrificação dos rolamentos: Graxa / Ar-Óleo (ambas as variantes)
Peso [kg]: 220 (ambas as variantes)
Refrigeração através do eixo: Sim (ambas as variantes)
Sensor de vibração: Sim (ambas as variantes)
Sensor de elongação: Sim (ambas as variantes)
Aperto do eixo: Sim (ambas as variantes)
Função de pré-carga dos rolamentos: Sim (ambas as variantes)
Kit de eixo: Sim (ambas as variantes)
Carcaça de refrigeração: Sim (Ø310) (ambas as variantes)

Opções e funcionalidades
  • Interfaces de ferramenta HSK T100 / SK50 ou HSK T100 / SK50 Big+ conforme a variante
  • Sistema de arrefecimento líquido
  • Lubrificação dos rolamentos configurável: Graxa ou Ar-Óleo
  • Sensores integrados de vibração e elongação
  • Aperto de eixo e kit de eixo disponíveis
  • Função de pré-carga dos rolamentos
  • Refrigeração através do eixo disponível


Especificações técnicas
  • Modelo: ES1040
  • Variantes disponíveis: ES1040 - 48kW; ES1040 - 48kW HS
  • Diâmetro do corpo: Ø270 mm
  • Velocidade máx.: 8,000 rpm (graxa) / 15,000 rpm (ar-óleo)
  • Tipo de motor: Assíncrono
  • Torque (S1 / S6 40%): 305 Nm / 450 Nm (48kW); 305 Nm / 445 Nm (48kW HS)
  • Potência (S1 / S6 40%): 48 kW / 71 kW (48kW); 48 kW / 70 kW (48kW HS)
  • Interface da ferramenta: HSK T100 / SK50 (48kW); HSK T100 / SK50 Big+ (48kW HS)
  • Arrefecimento: Líquido
  • Lubrificação dos rolamentos: Graxa ou Ar-Óleo
  • Peso: 220 kg
  • Refrigeração através do eixo: Sim
  • Sensor de vibração: Sim
  • Sensor de elongação: Sim
  • Aperto do eixo: Sim
  • Pré-carga dos rolamentos: Sim
  • Carcaça de refrigeração: Ø310
