Motor spindle para usinagem ES514
de instalação em alturade alta potênciade motor assíncrono

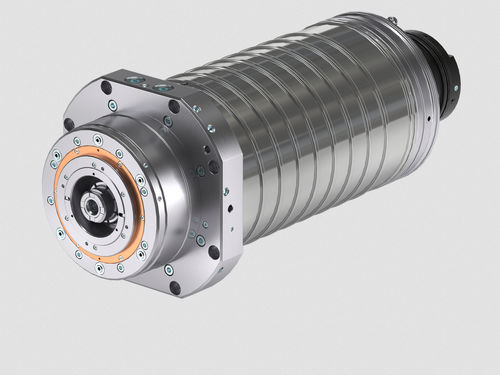

Motor spindle para usinagem - ES514 - HSD - de instalação em altura / de alta potência / de motor assíncrono
Motor spindle para usinagem - ES514 - HSD - de instalação em altura / de alta potência / de motor assíncrono
Guardar nos favoritos
Comparar
Mais informações no site da HSD

Características

Função
para usinagem, de instalação em altura, de alta potência
Acionamento
de motor assíncrono
Nariz do fuso
HSK-A 100
Lubrificação/arrefecimento
com refrigeração líquida
Outras características
de alta velocidade
Velocidade de rotação

8.000 rpm, 10.000 rpm
(50.265,4825 rad.min-1, 62.831,8531 rad.min-1)

Diâmetro

230 mm
(9,1 in)

Descrição

Visão geral
O eletrospindle ES514, projetado e fabricado pela HSD, é um eletrospindle assíncrono de alta potência destinado à usinagem industrial pesada de metais. Aplicação: Metal.

Ficha técnica (tabela)
ES514 - 34 kW
Diâmetro do corpo [mm] - Ø230
Velocidade máxima [rpm] (graxa / ar-óleo) - 8.000 / 10.000
Tipo de motor - Assíncrono
Torque S1/S6 (40%) [Nm] - 191 / 229
Potência S1/S6 (40%) [kW] - 34 / 31
Interface da ferramenta - HSK A100
Arrefecimento - Líquido
Lubrificação dos rolamentos - Graxa
Peso [kg] - 150
Refrigeração através do eixo - Sim
Sensor de vibração - Sim
Sensor de elongação - Sob consulta
Apertamento do eixo - Sob consulta
Função de pré-carga dos rolamentos - Não
Kit do eixo - Não
Carcaça de arrefecimento - Sob consulta

Características
  • Eletrospindle de alta potência adequado para usinagem industrial pesada
  • Motor assíncrono fornecendo até 34 kW (S1) com opções S6 disponíveis
  • Duas configurações de velocidade máxima conforme lubrificação/arrefecimento (graxa 8.000 rpm / ar-óleo 10.000 rpm)
  • Grande diâmetro do corpo (Ø230 mm) e massa considerável (150 kg) para estabilidade na usinagem
  • Interface de ferramenta HSK A100 para ferramentas de alta velocidade e alta precisão
  • Arrefecimento líquido e possibilidade de refrigeração através do eixo para integração do fluido de processo
  • Rolamentos lubrificados a graxa; sensor de vibração de série; sensor de elongação e aperto do eixo disponíveis sob consulta

Especificações técnicas
  • Modelo: ES514
  • Diâmetro do corpo: Ø230 mm
  • Velocidade máx. (graxa / ar-óleo): 8.000 / 10.000 rpm
  • Tipo de motor: Assíncrono
  • Torque S1/S6 (40%): 191 / 229 Nm
  • Potência S1/S6 (40%): 34 / 31 kW
  • Interface da ferramenta: HSK A100
  • Arrefecimento: Líquido
  • Lubrificação dos rolamentos: Graxa
  • Peso: 150 kg
  • Refrigeração através do eixo: Sim
  • Sensor de vibração: Sim
  • Sensor de elongação: Sob consulta
  • Apertamento do eixo: Sob consulta
  • Função de pré-carga dos rolamentos: Não
  • Kit do eixo: Não
  • Carcaça de arrefecimento: Sob consulta
