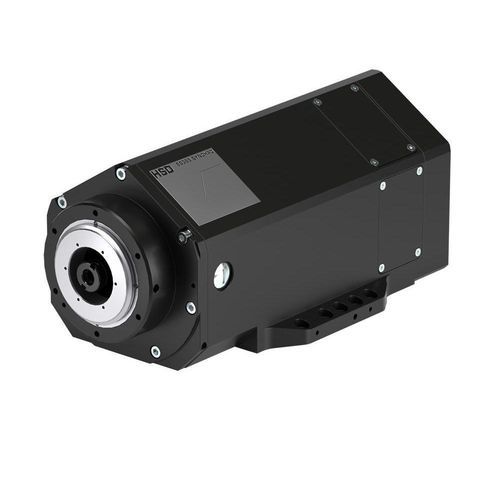

Motor spindle de usinagem ES368

de instalação em alturaelétricocom refrigeração líquida

Visão geral
Conheça os electrospindles ES368 que a HSD projeta, fabrica e fornece para acabamento CNC de compostos e madeira. A família ES368 inclui variantes otimizadas para diferentes requisitos de potência, velocidade e interface de ferramenta, com arrefecimento por líquido e sensores/acessórios opcionais para integração industrial.

Aplicações

• Usinagem de compósitos
• Trabalho em madeira

Acessórios

• Garfo de ferramenta para porta-ferramentas ISO30/40 e HSK F63
• Porta-ferramentas ISO30 – ER32
• Porta-ferramentas HSK F63 – ER32
• Refrigerador de água (chiller)
• Permutador de calor água/ar

Especificações técnicas

• Variantes:
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
• Diâmetro do corpo [mm]:
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
  □ 132x132 | □ 132x132 | □ 132x132
• Velocidade máx. [rpm]:
  20.000 | 24.000 | 36.000
• Tipo de motor:
  Assíncrono | Síncrono | Assíncrono
• Torque S1/S6 (40%) [Nm]:
  5,6 / 6,9 | 8,7 / 10,3 | 3,4 / 4,1
• Potência S1/S6 (40%) [kW]:
  7 / 8,7 | 11 / 13 | 6,5 / 7,8
• Interface de ferramenta:
  HSK F63 | HSK F63 | HSK E40
• Arrefecimento:
  Líquido | Líquido | Líquido
• Lubrificação dos rolamentos:
  Graxa | Graxa | Graxa
• Peso [kg]:
  20 | 20 | 20
• Fluído por eixo (coolant through shaft):
  Não | Não | Sim (sob encomenda)
• Ferramenta pneumática:
  Não | Não | Sim (sob encomenda)
• Sensor de vibração:
  Sim (sob encomenda) | Sim (sob encomenda) | Sim (sob encomenda)
• Sensor térmico em mancais dianteiros:
  Sim (sob encomenda) | Sim (sob encomenda) | Sim (sob encomenda)
• Kit de eixo:
  Sim | Não | Não
• Flange anti-rotação do agregado:
  Sob encomenda | Sob encomenda | Não
