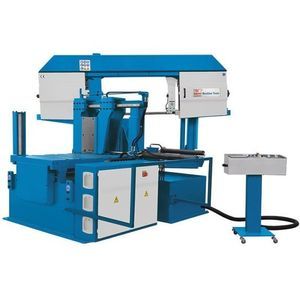

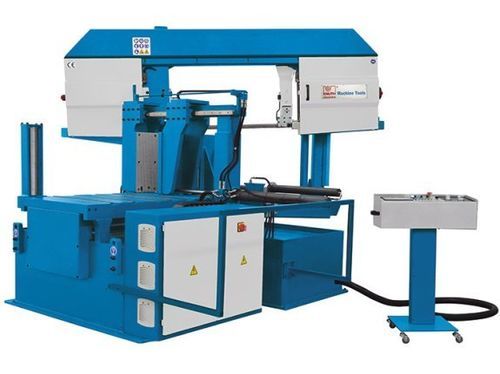

Serra de fita ABS 325 S NC

de esquadriahorizontalpara metais

Visão geral
A ABS 325 S NC é uma serra fita horizontal para cortes em esquadria orientada à produção, com construção de dupla coluna, alimentação de material por servomotor e comando NC Omron com ecrã tátil. Projetada para processamento em série de materiais maciços, tubos e perfis, suporta modos totalmente automáticos e semi-automáticos, com fixação hidráulica e funções para otimizar vida útil da lâmina e produtividade.

Principais características

• Estrutura de dupla coluna com guiamento linear de precisão
• Corte em esquadria com fixação hidráulica da peça e indicador digital do ângulo
• Comando Omron NC com ecrã tátil para programação e setup rápidos
• Alimentação por servo com precisão de posicionamento/repetibilidade ±0,2 mm
• Controlo automático da altura do curso com sensor ótico e comutação controlada entre avanço rápido e avanço de trabalho
• Micro-avançamento do quadro e unidade de fixação hidráulica
• Rotação manual do quadro até 60° com fixação hidráulica; modo totalmente automático até 45°, semi-automático até 60°
• Inclinação de 3° do quadro na linha de corte para melhorar capacidade de corte e vida da lâmina
• Guias rígidas da lâmina e tensionamento mecânico com manómetro hidráulico
• Sistema de refrigeração de alto desempenho e escova de limpeza; opções: MQL, fixação hidráulica de feixes

Equipamento standard

• Comando Omron NC com ecrã tátil (até 30 programas × 50 passos)
• Alimentação automática da peça (servo) com fusos de esferas pré-carregados
• Fixação hidráulica da peça e fixação hidráulica do ângulo de corte
• Ajuste ótico da altura do curso
• Fita de serra padrão e tensionamento mecânico com manómetro hidráulico
• Escova de limpeza da lâmina, sistema de refrigeração, ferramentas de operação e manual do operador

Equipamento opcional

• Fixação hidráulica de feixes
• Extensões de mesa de rolos (ex. 3 m)
• Tensionamento hidráulico da lâmina
• Controlo da força de fixação no painel do operador
• Transportador de aparas para ABS S 325 NC
• Sistema de micro-pulverização (MQL)
• Ponteiro laser para posicionamento

Especificações técnicas (tabela)
Área de trabalho — Comprimento mínimo de corte: 15 mm
Área de trabalho — Comprimento residual: 275 mm

Capacidades de corte — Avanço por ciclo (máx.): 700 mm
Velocidade de corte: 15 m/min - 120 m/min
Capacidade 0° (cilíndrico): 325 mm
Capacidade 0° (plano): 400 mm x 325 mm
Capacidade 0° (quadrado): 325 mm
Capacidade 30° (cilíndrico): 325 mm
Capacidade 30° (plano): 360 mm x 325 mm
Capacidade 30° (quadrado): 325 mm
Capacidade 45° (cilíndrico): 300 mm
Capacidade 45° (plano): 260 mm x 325 mm
Capacidade 45° (quadrado): 260 mm
Comprimento máximo de avanço (múltiplos ciclos): 9.999 mm

Precisão — Precisão de posicionamento (múltiplos ciclos): ±0,2 mm

Capacidade semi-automática — 60° (cilíndrico): 190 mm ; 60° (plano): 140 mm x 325 mm ; 60° (quadrado): 140 mm

Potências — Motor principal: 2,2 kW ; Motor bomba hidráulica: 1,5 kW ; Motor bomba de refrigeração: 0,12 kW

Dimensões e peso — Fita: 4.900 mm x 34 mm x 1,1 mm
Dimensões (C x L x A): 2,31 m x 2,15 m x 1,65 m
Peso: 1.860 kg

Detalhes adicionais

• O quadro da serra e o quadro-guia são rotativos manualmente e fixáveis hidraulicamente; cortes em esquadria automáticos até 45° e semi-automáticos até 60°
• Avanço servo com fusos de esferas para posicionamento e repetibilidade precisos
• Combinação de guias lineares e guias planas para robustez, baixa manutenção e longa vida útil em produção intensiva
• Inclinação de 3° do quadro para melhorar desempenho de corte e vida da lâmina
• Sensores óticos para controlar altura de curso e comutação entre avanço rápido e avanço de trabalho
