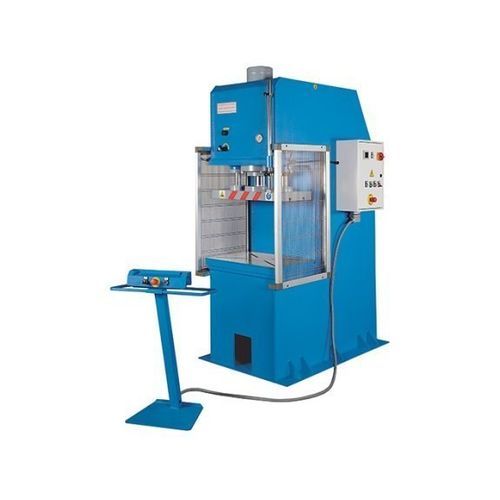

Prensa hidráulica HPK 150 A

de testede conformaçãode produção

Visão geral
A série HPK A é composta por prensas hidráulicas com armação em C, projetadas para estampagem profunda, conformação e recortes. Fabricadas na Europa, os componentes e conjuntos cumprem elevados requisitos de qualidade. Forças disponíveis de 40 a 200 t. A série possui grandes placas do êmbolo e mesa de trabalho com ranhuras em T para montagem de ferramentas e dispositivos. O comando móvel a duas mãos garante a segurança do operador e o curso é definido por batentes ajustáveis. Soluções sob medida estão disponíveis mediante solicitação.

Destaques

• Construção em armação em C para aplicações versáteis
• Fabricado na Europa
• Adequada para ensaios, prototipagem e produção em série
• Integração Industry 4.0 possível
• Soluções específicas por encomenda

Detalhes do produto

• Estrutura em aço soldado em forma de C dimensionada para a força máxima da máquina
• Placas do êmbolo e mesa de grande dimensão para ferramentas de grande porte ou montagens múltiplas
• Flexibilidade curso/tempo do golpe para uma ampla gama de processos
• Potente cilindro hidráulico e duas guias circulares autolubrificantes para avanço preciso e uniforme
• Superfícies de cilindro usinadas com precisão e vedações de alta qualidade para baixo desgaste e longa vida útil
• Ajuste rápido do comprimento de curso por batentes mecânicos fáceis de regular
• Sistema hidráulico compacto, integrado e de fácil acesso no interior do quadro
• Bomba hidráulica de 2 estágios para avanço rápido e velocidade de trabalho otimizada
• Placa do êmbolo e mesa com ranhuras em T para fixação de ferramentas
• Painel de controle móvel para operação flexível; controles adicionais integrados no painel elétrico
• Construção e componentes conformes às diretrizes de segurança europeias e normas rigorosas

Especificações técnicas

• Força de prensa: 150 t
• Dimensões da mesa: 900 mm x 600 mm
• Curso: 500 mm
• Tamanho da placa do êmbolo: 800 mm x 400 mm
• Avanço útil: 300 mm
• Velocidade de trabalho: 3 mm/s
• Avanço rápido: 20 mm/s
• Potência do motor: 4 kW
• Dimensões (C x L x A): 2,2 m x 1,5 m x 3 m
• Peso: 5.500 kg

Equipamento padrão

• Painel de controlo de duas mãos
• Batentes mecânicos ajustáveis
• Manómetro
• Placa do êmbolo com 2 guias e ranhuras em T
• Modo automático
• Retorno automático
• PLC Siemens
• Bomba hidráulica de 2 estágios com comutação automática
• Botão de arranque/paro ou pedal
• Temporizador de tempo de funcionamento
• Manual do utilizador

Equipamento opcional

• Cortina de luz L = 1.000 mm
• Atualização para controlo digital Siemens KTP 700 Basic
• Atualização de 2 para 4 guias
• Contador de golpes
• Arrefecedor de óleo com válvula de descompressão
• Válvula de descompressão
