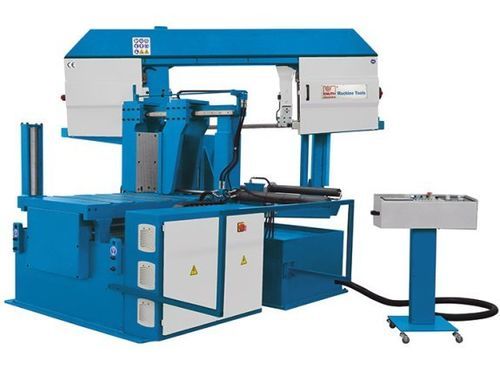

Serra de fita ABS 540 S NC

horizontalpara metaistotalmente automática

Descrição
A ABS 540 S NC é uma serra de fita horizontal de produção totalmente automatizada, em construção de coluna dupla, concebida para corte em série de materiais maciços, tubos e perfis. A alimentação do material é feita por servo motor com fuso de esferas pré-carregado e sistema de medição, assegurando precisão de posicionamento e repetibilidade de ±0,2 mm. O controlador Omron com ecrã tátil armazena até 30 programas com 50 etapas cada. Opcionalmente disponível: aperto hidráulico de feixes e outros acessórios. O aperto da peça é hidráulico; o ângulo de esquadria ajusta-se manualmente e é mostrado num display digital.

Destaques

• Construção de coluna dupla com guiamento linear preciso
• Corte em esquadria com aperto hidráulico da peça e leitura digital do ângulo
• Controlador Omron com ecrã tátil para programação rápida (30 programas × 50 etapas)
• Alimentação por servo para alta precisão ±0,2 mm
• Limitador automático de altura de curso com sensor ótico

Área de trabalho
Comprimento mínimo de corte: 15 mm
Comprimento residual: 190 mm

Capacidades de corte (seleção)
Avanço por curso individual (máx.): 700 mm
Velocidade de corte: 15 m/min - 120 m/min
Capacidade 0° (redondo): 540 mm
Capacidade 0° (plano L x A): 690 mm x 540 mm
Capacidade 0° (quadrado): 540 mm
Capacidade 30° (redondo): 540 mm
Capacidade 30° (plano L x A): 550 mm x 540 mm
Capacidade 30° (quadrado): 540 mm
Capacidade 45° (redondo): 470 mm
Capacidade 45° (plano L x A): 410 mm x 540 mm
Capacidade 45° (quadrado): 410 mm
Comprimento máximo de avanço (múltiplos cursos): 9.999 mm

Precisões
Precisão de posicionamento (múltiplos cursos): ±0,2 mm

Modo semi-automático
Capacidade 60° (redondo): 250 mm
Capacidade 60° (plano L x A): 240 mm x 540 mm
Capacidade 60° (quadrado): 240 mm

Potências
Motor do acionamento principal: 4 kW
Motor da bomba hidráulica: 2,2 kW
Motor da bomba de refrigeração: 0,12 kW

Medidas e pesos
Dimensões da lâmina: 6000 mm x 41 mm x 1,3 mm
Dimensões gerais (C x L x A): 3,00 m x 2,42 m x 2,25 m
Peso aprox.: 4.190 kg

Detalhes do produto / Características

• Série de serras de fita horizontais totalmente automatizadas com sistema de guia paralelo, adequada para produção em série
• Alimentação da peça por servomotor e fuso de esferas pré-carregado para alta repetibilidade
• Combinação de guias lineares e guias planas para baixa manutenção
• Arco de serra inclinável manualmente até 60° e fixável por aperto hidráulico; modo automático até 45°
• Inclinação do arco 3° no eixo de corte para aumentar capacidade de corte e vida útil da lâmina
• Deteção automática de quebra de lâmina, sistema de refrigeração e escova de cavacos de série
• Opções: MQL, aperto hidráulico de feixes, transportadores, apontador laser

Especificações técnicas (resumo)

• Modelo: ABS 540 S NC
• Controlador: Omron touchscreen (30 programas × 50 etapas)
• Precisão de posicionamento / repetição: ±0,2 mm
• Velocidade de corte: 15–120 m/min
• Potência motor principal: 4 kW
• Dimensões lâmina: 6000 x 41 x 1,3 mm
• Avanço máx. por curso: 700 mm; avanço múltiplo: 9.999 mm
