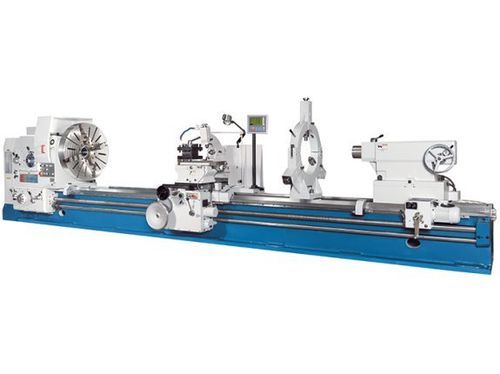

Torno convencional DL E Heavy 620/3000

horizontalde 3 eixospara peças longas

Descrição
O DL E Heavy 620/3000 é um torno convencional de grande capacidade projetado para usinar grandes diâmetros e peças longas. Suporta comprimentos de peça até 3.000 mm e diâmetros de torneamento sobre bancada até 1.250 mm. A bancada larga e fortemente nervurada e os componentes sobredimensionados garantem suporte para peças pesadas e estabilidade em operações de torneamento intensivas.

Destaques

• Furo do fuso: 130 mm
• Comprimento da peça (máx.): 3.000 mm
• Motor principal 22 kW (versão ilustrada)
• Avanços rápidos e motores separados para X/Z
• Fornecido com indicador de posição 3 eixos montado

Área de trabalho
Comprimento da peça (máx.): 3.000 mm
Diâmetro de torneamento sobre bancada: 1.250 mm
Diâmetro sobre suporte: 900 mm
Peso da peça (máx.): 6.000 kg
Largura da bancada: 755 mm
Capacidade máxima entre centros: 6.000 kg
Capacidade máxima no mandril: 1.500 kg

Percursos
Percurso eixo X: 630 mm
Percurso eixo Z: 2.800 mm
Percurso eixo Z1: 300 mm
Faixa de oscilação do carro superior: ± 180°

Cabeçote
Velocidades do fuso (direita): 3,15 1/min - 315 1/min
Velocidades do fuso (esquerda): 4 1/min - 315 1/min
Furo do fuso: 130 mm
Fixação do fuso: ISO A2-15

Avanço rápido
Avanço rápido eixo X: 1.870 mm/min
Avanço rápido eixo Z: 3.740 mm/min

Avanços
Avanço eixo X: 0,064 mm/R - 12 mm/R
Avanço eixo Z: 0,032 mm/R - 6 mm/R
Avanço eixo Z1: 0,016 mm/R - 3 mm/R

Rosqueamento
Rosqueamento, métrico: 1 mm - 120 mm
Rosqueamento, diametral: (42) 30 - 1/4 DP
Rosqueamento, módulo: 0,5 mm - 60 mm
Rosqueamento, whitworth: (48) 0,5 - 60 TPI

Contra-ponta
Diâmetro do punção da contra-ponta: 160 mm
Cônica do punção da contra-ponta: métrico 80
Curso do punção da contra-ponta: 300 mm
Ajuste transversal da contra-ponta: ± 2,5 mm

Capacidade de acionamento
Potência nominal do motor principal: 22 kW

Dimensões e pesos
Dimensões (C x L x A): 6,1 m x 1,88 m x 1,92 m
Peso: 11.550 kg

Equipamento padrão

• Motor principal 22 kW
• Estrutura em ferro fundido sobredimensionada com bancada nervurada
• Guias endurecidas por indução e retificadas
• Embreagem multidisco para acionamento do fuso
• Motores de avanço rápido separados para X e Z
• Joystick para controle de avanço X/Z no suporte
• Posicionamento motorizado da contra-ponta (modelos ≥ 3.000 mm)
• Rolamentos de fuso de grande diâmetro
• Indicador de posição 3 eixos montado
• Embreagem de sobrecarga no avental

Equipamento opcional (exemplos)

• Indicador 3 eixos X.Pos 3.2
• Placa de face 4 garras Ø 1000 mm
• Sistema de refrigeração
• Platina de apoio 50-590 mm
• Platina de apoio deslizante 50-220 mm
• Contra-ponta motorizada
• Luz de trabalho LED
• Pontos centrais e buchas redutoras
• Parafusos de fundação e lubrificação central
• Ferramentas de operação e manual

Notas sobre o indicador de posição (incluído)

• Maior precisão e repetibilidade
• Resolução: 0,01 / 0,005 mm
• Visualização separada e modos diferencial/acumulado para Z0 e Z1
• Cálculo de círculo de furos, calculadora, memória para 10 ferramentas
• Alternância raio/diâmetro, conversão mm/polegada
• Funções específicas do operador e teclado ergonômico
