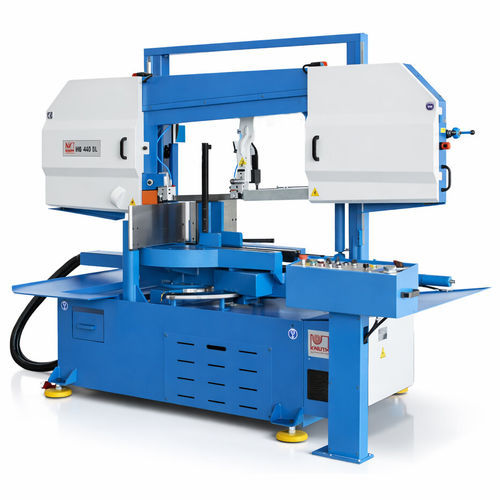

Serra de fita HB 440 DL

de esquadriahorizontalpara metais

Descrição
A HB 440 DL é uma serra de fita horizontal dupla esquadria semiautomática projetada para cortes precisos e eficientes em produção em série. Com alcance de inclinação até 60° e construção rígida em dupla coluna, executa cortes retos e em esquadria em material maciço, tubos e perfis. Fixação hidráulica, indicação digital de ângulo e avanço regulável garantem resultados repetíveis e controlo do processo.

Destaques

• Capacidade de esquadria até 60° (bilateral)
• Alta precisão graças à guia de dupla coluna
• Aperto hidráulico da peça com regulação de pressão
• Visor digital de ângulo para ajustes precisos

Conceção e construção

• Serra de fita horizontal dupla esquadria semiautomática em construção de dupla coluna
• Chassi monobloco soldado, resistente à torção, para funcionamento estável
• Guias lineares para movimento preciso do arco
• Avanço controlado por hidráulica para cortes uniformes
• Arco basculante de +45° a −60°
• Inclinação do arco de 3° para melhorar o desempenho e a vida útil da lâmina
• Velocidade da fita regulável de forma contínua

Equipamento (standard)

• Avanço hidráulico com controlo de pressão de corte
• Aperto hidráulico do material
• Monitorização automática de rutura da fita
• Ajuste automático da guia da fita
• Sistema de refrigeração de alto desempenho com filtro fino
• Visor digital de ângulo
• Velocidade de avanço e força de corte reguláveis
• Avanço do arco hidráulico com controlo de pressão (PAS)
• Elevação automática do arco após o corte
• Limitador de altura por sensor ótico
• Manómetro para controlo da tensão da fita
• Escova de aparas e manual de operação

Aplicações

• Transformação de metais e construção metálica
• Engenharia mecânica e fabrico de peças
• Cortes em série com requisitos de esquadria
• Processamento de tubos, perfis e material maciço

Opções

• Transportadores de rolos e sistemas de aperto de feixes
• Lubrificação em quantidade mínima (MMS)
• Indicador laser da linha de corte
• Mesa de rolos de 3 m para séries 400–500
• Tensionamento hidráulico da lâmina (dependente do modelo)

Vantagens

• Ampla gama de esquadrias para maior versatilidade
• Construção de dupla coluna para precisão repetível
• Controlo hidráulico e digital para fiabilidade do processo

Dados técnicos (seleção)

Área de trabalho
Comprimento residual: 75 mm

Capacidades de corte
0° (redondo): 440 mm
0° (quadrado): 440 × 440 mm
0° (plano L × W): 640 × 440 mm
45° E (quadrado): 390 × 390 mm
45° E (plano): 440 × 390 mm
45° E (redondo): 390 mm
45° D (quadrado): 400 × 400 mm
45° D (redondo): 440 mm
45° D (plano): 440 × 400 mm
60° D (redondo): 250 mm
60° D (plano): 440 × 250 mm
+30° (quadrado): 440 × 440 mm
+30° (redondo): 440 mm
+30° (plano): 440 × 510 mm
−30° (redondo): 440 mm
−30° (plano): 440 × 510 mm
−30° (quadrado): 440 × 440 mm
Velocidade da fita: 15–120 m/min (variável)

Potências
Motor principal (carga contínua): 4 kW
Motor da bomba hidráulica: 1,1 kW
Motor da bomba de refrigeração: 0,12 kW
Alimentação: 400 V, 50 Hz

Dimensões e peso
Comprimento máximo da lâmina: 6.300 mm
Largura da lâmina (exemplo): 41 mm
Espessura da lâmina (exemplo): 1,3 mm
Dimensões (L × W × H): 3,15 m × 1,85 m × 2,12 m
Peso: aprox. 2.050 kg

Notas
Inclui aperto hidráulico com regulação de pressão, ajuste automático das guias, proteção contra rutura da fita e predefinições otimizadas para perfis, material maciço e vários tipos de peça.
