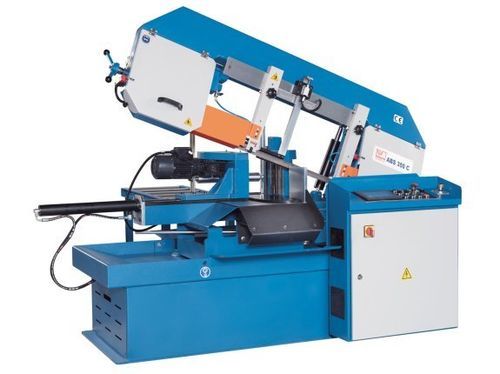

Serra de fita ABS 350 C

de esquadriahorizontaltotalmente automática

Visão geral
O ABS 350 C é uma serra de fita horizontal automática destinada à produção contínua em peça única e em série. Apresenta rolos de alimentação motorizados integrados no morsa, estrutura pesada e comando programável por ecrã tátil para ciclos de corte automatizados e repetíveis.

Destaques

• Morsa com rolos de alimentação motorizados para avanço automático do material
• Corte em inglete até 45°
• Painel tátil para programação simples
• Limitador de altura de elevação para reduzir tempos mortos
• Contador de peças para produção contínua
• Apertura manual de feixes para corte em pacote

Detalhes do produto

• Serra de fita horizontal totalmente automática, adequada para materiais maciços, tubos e perfis
• Rolos integrados na morsa proporcionam alimentação automática eficiente, adequada à produção unitária e em série
• Estrutura pesada e braço da serra amortecido para desempenho de corte estável
• O braço pode ser girado manualmente até 45° para cortes em inglete
• Guias de lâmina em metal duro ajustáveis asseguram elevada precisão angular vertical
• Curso do braço e fixação da peça operados hidraulicamente
• Alimentação da lâmina controlada por válvula hidráulica microajustável para cortes consistentes
• Comandos agrupados num painel independente; o ecrã tátil facilita a programação automática
• Motor com velocidade variável e transmissão por engrenamento de desvio para funcionamento contínuo
• Tensão da lâmina verificável no manómetro; controlo automático de rotura da fita incluído
• Sistema de refrigeração de alto desempenho e escova para cavacos fornecidos como equipamento standard
• Opções: transportador de rolos adicional e sistema de lubrificação por quantidade mínima (MQL)

Equipamento standard

• Controlo automático de rotura da fita
• Morsa para corte de pacotes
• Sistema de refrigeração
• Apertamento hidráulico da peça
• Ferramentas de operação
• Lâmina
• Escova/raspador para cavacos
• Tampo de rolos 1,2 m
• Manual de operações

Equipamento opcional

• Transportador de rolos 3 m para ABS 350 C
• Transportador de cavacos
• Tensão hidráulica da lâmina
• Sistema de micro-aspersão para arrefecimento (MQL)
• Ponteiro laser
• Controlo da força de aperto no painel do operador

Especificações técnicas

• Altura de trabalho: 760 mm
• Capacidade de corte 0° (redondo): 350 mm
• Capacidade de corte 0° (plano) (C x L): 400 mm x 350 mm
• Capacidade de corte 0° (quadrado): 350 mm
• Capacidade de corte +30° (redondo): 320 mm
• Capacidade de corte +30° (plano): 400 mm x 230 mm
• Capacidade de corte +30° (quadrado): 350 mm
• Capacidade de corte 45° (redondo): 320 mm
• Capacidade de corte +45° (plano): 260 mm x 350 mm
• Capacidade de corte +45° (quadrado): 280 mm
• Velocidade de corte: 15 m/min - 125 m/min
• Potência motor principal: 2,2 kW
• Potência motor bomba hidráulica: 0,37 kW
• Potência motor bomba de refrigeração: 0,12 kW
• Dimensões da lâmina: 4.160 mm x 34 mm x 1,1 mm
• Dimensões (C x L x A): 2,45 m x 0,92 m x 2,02 m
• Peso: 1.050 kg
