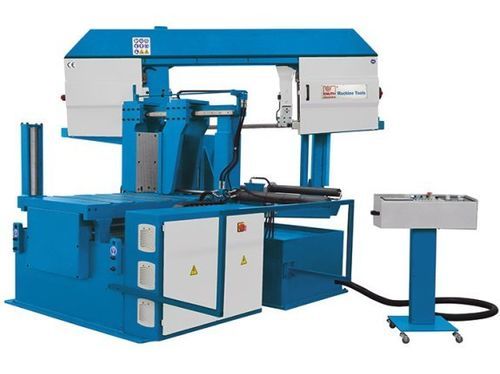

Serra de fita ABS 360 S NC

horizontalpara metaissemiautomática

Descrição do produto
A ABS 360 S NC é uma serra de fita horizontal de alto desempenho, projetada para produção em série. Possui estrutura de dupla coluna, alimentação do material por servo com fusos de esferas pré-carga e sistema de medição com precisão de posicionamento e repetibilidade de ±0,2 mm. O controlador Omron com ecrã tátil armazena até 30 programas com 50 passos cada. Fixação hidráulica da peça é standard; fixação hidráulica de feixes é opcional. O ângulo de corte se ajusta manualmente e é mostrado num mostrador digital.

Destaques

• Design de dupla coluna com guiamento linear preciso
• Corte em chanfro com fixação hidráulica da peça e indicação digital do ângulo
• Controlador Omron com ecrã tátil para programação rápida (30 programas x 50 passos)
• Alimentação por servo com precisão de posicionamento/repetibilidade ±0,2 mm
• Controle automático da altura do curso por sensor ótico

Detalhes do produto

• Série de serras de fita horizontais totalmente automatizadas com sistema de guia paralela, adequada para produção em série com cortes em chanfro em materiais maciços, tubos e perfis
• Alimentação da peça acionada por servomotor e fusos de esferas pré-carregados para máxima precisão
• Combinação de guias lineares e guias planas: baixa manutenção e alta durabilidade em condições de produção exigentes
• Arco da serra (incluindo quadro de guias) girável manualmente até 60° e fixável por pressão hidráulica
• Modo totalmente automático: cortes em chanfro até 45°; modo semi-automático: até 60°
• Ângulo do quadro legível em ecrã digital
• Inclinação de 3° do quadro no eixo de corte para aumentar capacidade de corte e vida útil da lâmina
• Guias de lâmina rígidas asseguram precisão angular vertical
• Unidade hidráulica fiável fornece força de aperto controlada
• Microavanco do arco controlado hidraulicamente
• Comutação ótica entre avanço rápido e avanço de trabalho para reduzir tempos mortos
• Velocidade da lâmina variável transmitida por engrenagem de desvio para funcionamento contínuo
• Verificação da tensão da lâmina através de manómetro
• Controlo automático de rutura da fita, sistema de refrigeração de alto desempenho e escova de aparas incluídos de série
• Opções disponíveis: MQL, fixação hidráulica de feixes, transportador de aparas, ponteiro a laser, mesas de rolos

Dados técnicos (tabelas)
Área de trabalho
Comprimento mínimo de corte: 15 mm
Comprimento remanescente: 190 mm

Capacidades de corte
Avanço por curso individual (máx.): 700 mm
Velocidade de corte: 15 m/min - 120 m/min
Capacidade de corte 0° (redondo): 360 mm
Capacidade de corte 0° (plano) (compr. x larg.): 610 mm x 360 mm
Capacidade de corte 0° (quadrado): 360 mm
Capacidade de corte 30° (redondo): 360 mm
Capacidade de corte 30° (plano) (compr. x larg.): 530 mm x 360 mm
Capacidade de corte 30° (quadrado): 360 mm
Capacidade de corte 45° (redondo): 360 mm
Capacidade de corte 45° (plano) (compr. x larg.): 400 mm x 360 mm
Capacidade de corte 45° (quadrado): 360 mm
Comprimento máximo de avanço (múltiplos cursos): 9.999 mm

Precisões
Precisão de posicionamento (múltiplos cursos): ±0,2 mm

Capacidade em modo semi-automático
Capacidade de corte 60° (redondo): 300 mm
Capacidade de corte 60° (plano) (compr. x larg.): 360 mm x 240 mm
Capacidade de corte 60° (quadrado): 240 mm

Potências
Potência do motor principal: 3 kW
Potência da bomba hidráulica: 1,1 kW
Potência da bomba do refrigerante: 0,12 kW

Medidas e peso
Dimensões da lâmina: 5.200 mm x 34 mm x 1,1 mm
Dimensões totais (C x L x A): 2,85 m x 2,25 m x 1,87 m
Peso: 2.400 kg

Especificações técnicas

• Controlador: Omron touchscreen, programável (30 programas x 50 passos)
• Sistema de alimentação: servomotor com fusos de esferas pré-carregados e sistema de medição
• Aperto: aperto hidráulico da peça (standard); aperto hidráulico de feixes opcional
• Ângulo do quadro: rotação manual até 60°; visualização digital; fixação hidráulica
• Precisão: posicionamento / repetibilidade ±0,2 mm
• Velocidade de corte: 15–120 m/min
• Recursos standard: controlo automático de rutura da fita, escova de aparas, sistema de refrigeração, tensado mecânico da lâmina com manómetro hidráulico
• Opções: MQL, transportador de aparas, ponteiro laser, tensado hidráulico da lâmina, mesas de rolos
