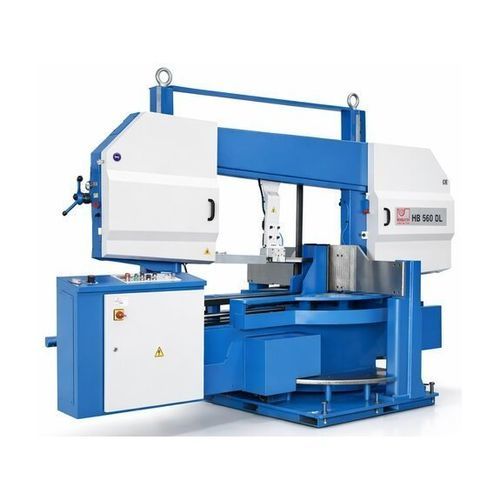

Serra de fita HB 560 DL

horizontalpara metaissemiautomática

Descrição
A HB 560 DL é uma serra de fita semiautomática de dupla esquadria projetada para cortes precisos e econômicos em produção em série de material maciço, tubos e perfis. A construção em dupla coluna, o arco de serra com giro até 60° e o aperto hidráulico da peça asseguram cortes retos e de esquadria repetíveis e alta confiabilidade de processo.

Destaques

• Cortes em esquadria até 60° (+45° a −60°)
• Guias em dupla coluna para alta precisão de corte
• Aperto hidráulico da peça com controlo de pressão
• Visor digital de ângulo para ajuste preciso

Construção
Arco monobloco resistente à torção, guias lineares para movimento preciso, avanço hidráulico controlado e velocidade da lâmina regulável continuamente. O arco é giratório para cortes oblíquos bilaterais e possui inclinação de 3° para melhorar o desempenho de corte e a vida útil da lâmina.

Equipamento

• Avanço hidráulico com regulação da pressão de corte
• Aperto hidráulico do material
• Monitorização automática de rotura da fita e ajuste automático de guia
• Sistema de refrigeração de alto desempenho com filtro fino
• Velocidade de avanço e força de corte reguláveis continuamente
• Avanço hidráulico do arco com sistema PAS
• Limitador ótico de altura de curso e manómetro para tensão da fita

Aplicações

• Transformação de metais e construção metálica
• Engenharia mecânica e fabrico
• Cortes em série com esquadria de tubos, perfis e material maciço

Opções

• Transportadores de rolos e sistemas de aperto de feixes
• Lubrificação de quantidade mínima (MMS)
• Indicador laser da linha de corte
• Ampla gama de acessórios para requisitos específicos

Equipamento de série (seleção)

• Unidade de comando móvel
• Tensão mecânica da lâmina com manómetro hidráulico
• Lâmina bi-metal
• Sistema de refrigeração e escova de cavacos
• Ajuste automático de guias e proteção contra rotura da fita

Equipamento opcional (seleção)

• Rolo de 3 m
• Tensão hidráulica da lâmina (para HB 560 L)
• Refrigeração por quantidade mínima
• Ponteiro laser

Tabelas técnicas
Área de trabalho
Comprimento restante: 105 mm

Capacidades de corte
Capacidade 0° (redondo): 560 mm
Capacidade 0° (quadrado): 540 mm x 540 mm
Capacidade 0° (plano): 810 mm x 530 mm
45° (quadrado) Esq./Dir.: 520 mm x 520 mm
45° (redondo) Esq./Dir.: 520 mm
45° (plano) Esq./Dir.: 540 mm x 520 mm
(−) 60° (redondo/quadrado): 330 mm / 330 mm x 330 mm
(−) 60° (plano): 540 mm x 330 mm
(+) 30° (quadrado): 540 mm x 540 mm
(+) 30° (redondo): 560 mm
(+) 30° (plano): 450 mm x 660 mm
Velocidade da fita: 15 m/min - 120 m/min

Capacidade de acionamento
Motor principal (carga contínua): 4 kW
Motor da bomba hidráulica: 1,1 kW
Motor da bomba de refrigeração: 0,12 kW
Tensão de alimentação: 400 V / 50 Hz

Medidas e pesos
Comprimento máximo da lâmina: 7.000 mm
Largura máxima da lâmina: 41 mm
Espessura da lâmina: 1,3 mm
Dimensões (C x L x A): 3,85 m x 1,7 m x 2,45 m
Peso: aprox. 3.250 kg

Características técnicas

• Modelo: HB 560 DL
• Faixa de giro: +45° a −60°
• Construção em dupla coluna para rigidez e precisão
• Aperto hidráulico com ajuste de pressão
• Visor digital de ângulo
• Velocidade da fita 15–120 m/min
• Motor principal: 4 kW; bomba hidráulica: 1,1 kW; bomba de refrigeração: 0,12 kW
