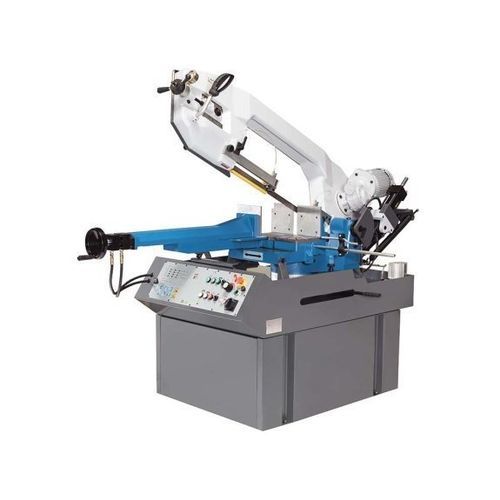

Serra de fita SBS 355

horizontalpara metaispara perfis

Descrição
As serras de fita da série SBS são serras horizontais semiautomáticas compactas com quadro de serra monobloco em ferro fundido giratório. O quadro gira 60° para a direita e 45° para a esquerda. O avanço pode ser manual ou hidráulico controlado por válvula, tornando a máquina adequada ao usinamento eficiente de pequenas séries.

Destaques

• Quadro monobloco em ferro fundido, resistente à torção
• Morsa rígida com longo curso e calha lateral
• Alta capacidade de corte até 355 mm (redondo)
• Velocidade da lâmina variável 20–80 m/min via inversor
• Projeto compacto com base integrada

Detalhes do produto

• Morsa rígida com calha lateral, longo curso e guias estendidas nos segmentos da mandíbula móvel
• Quadro giratório: 60° à direita / 45° à esquerda para cortes em esquadria
• Guias de lâmina ajustáveis e mandíbulas de carboneto combinadas com guias de rolamento para cortes precisos
• Lâmina bimetálica larga para estabilidade em usinagens pesadas
• Avanço manual para peças sensíveis; avanço hidráulico controlado para produção repetitiva
• Engrenagem helicoidal endurecida e polida com grande roda de acionamento em bronze para maior durabilidade
• Operação silenciosa, tempos de usinagem reduzidos e manuseio simples
• Motor dimensionado para operação contínua; sistema de refrigeração de alta capacidade incluído
• Abraçadeira hidráulica de ação rápida para produção em série garante força de aperto constante
• Hidráulica integrada eleva o quadro ao fim do corte e o posiciona na posição inicial

Equipamento padrão

• 1 lâmina de serra (bimetálica recomendada para corte pesado)
• Sistema de refrigeração
• Base da máquina com espaço de armazenamento
• Manómetro para tensao da lâmina
• Cilindro hidráulico para o quadro
• Inversor para velocidade de lâmina variável
• Apertamento hidráulico da peça
• Manual de operação

Especificações técnicas — Capacidades de corte / Transmissão / Dimensões e pesos
Capacidade de corte 0° (redondo): 355 mm
Capacidade de corte 0° (quadrado): 300 mm
Capacidade de corte 0° (plano) (C x L): 300 mm x 490 mm
Capacidade de corte 45° (quadrado) Esq.: 250 mm
Capacidade de corte 45° (plano) (C x L): 250 mm x 250 mm
Capacidade de corte 45° (redondo) Esq.: 290 mm
Capacidade de corte 45° (quadrado) Dir.: 290 mm
Capacidade de corte 45° (redondo) Dir.: 350 mm
Capacidade de corte 45° (plano) Dir. (C x L): 290 mm x 340 mm
Capacidade de corte 60° Dir. (redondo): 230 mm
Capacidade de corte 60° Dir. (quadrado): 180 mm
Capacidade de corte 60° Dir. (plano) (C x L): 180 mm x 220 mm
Velocidade de corte: 20 - 80 (infinitamente variável) m/min
Potência do motor principal: 2,2 kW
Dimensões da lâmina: 3.770 mm x 34 mm x 1,1 mm
Dimensões (C x L x A): 2,18 m x 0,96 m x 1,6 m
Peso: 805 kg

Características / especificações técnicas

• Modelo: SBS 355
• Tipo: serra de fita horizontal semiautomática com quadro giratório
• Material do quadro: ferro fundido monobloco
• Velocidade da lâmina: 20–80 m/min (inversor)
• Motor principal: 2,2 kW
• Lâmina recomendada: bimetálica 3.770 x 34 x 1,1 mm
• Apertamento: aperto hidráulico de ação rápida
• Aplicação: oficinas, produção em pequenas séries, variados perfis metálicos
