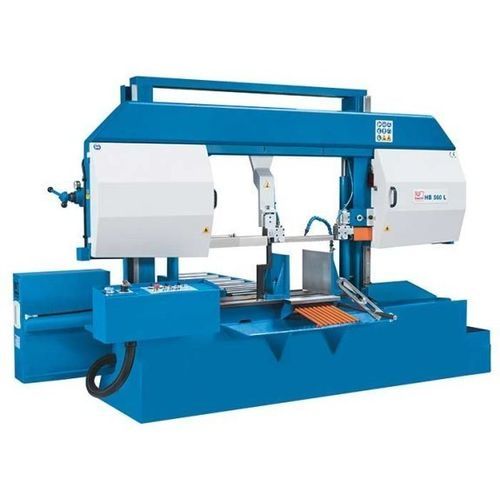

Serra de fita HB 560 L

horizontalpara açopara ferro fundido

Descrição
A HB 560 L é uma serra de fita horizontal semi-automática concebida para cortes pesados em aço, ferro fundido e outros materiais maciços. A máquina apresenta construção rígida com dupla coluna e guias lineares sobredimensionadas para reduzir vibrações e garantir cortes precisos e repetíveis. O avanço do quadro por hidráulica e a velocidade de lâmina regulável permitem utilização em diferentes perfis e materiais maciços.

Destaques

• Projeto com dupla coluna e guia linear
• Operação semi-automática com detecção óptica de altura de curso
• Morsa giratória 45° para cortes em bisel
• Velocidade de corte ajustável de 20 a 100 m/min
• Apertos hidráulicos de peça como equipamento padrão

Capacidades de corte
Capacidade de corte 0° (redondo): 560 mm
Capacidade de corte 0° (quadrado): 560 mm
Capacidade de corte 0° (plano) (C x L): 750 mm x 550 mm
Capacidade de corte 45° (redondo): 410 mm
Capacidade de corte 45° (quadrado): 410 mm
Capacidade de corte 45° (plano) (C x L): 410 mm x 550 mm
Faixa de velocidade de corte: 20 m/min - 100 m/min

Potências
Motor do acionamento principal: 4 kW
Motor da bomba hidráulica: 1,1 kW
Motor da bomba de refrigeração: 0,12 kW

Medidas e peso
Dimensões da lâmina: 6000 mm x 41 mm x 1,3 mm
Dimensões totais (C x L x A): 3,4 m x 1,15 m x 2,25 m
Peso: 1.750 kg

Detalhes do produto
Adequada para o corte preciso de perfis e material maciço como aço e alumínio.

• Velocidades de lâmina infinitamente variáveis de 20 a 100 m/min
• Motores de baixa manutenção para operação contínua
• Apertos hidráulicos de peça como equipamento padrão
• Manómetro para tensão exata da lâmina
• Reservatório de fluido de refrigeração removível para manutenção simplificada

Tecnologia de guias lineares

• Estrutura em aço resistente à torção com guia de dupla coluna para estabilidade e absorção de vibrações
• Arco monobloco que se desloca sobre guias lineares sobredimensionadas
• Avanço hidráulico do arco com sistema PAS de regulação de pressão para otimizar avanço e força de corte
• Válvula de comando com marcações para perfis e materiais para ajuste rápido
• Detecção óptica da altura da peça para percursos a vazio automáticos e transição rápida para avanço de trabalho

Equipamento padrão

• Lâmina bimetálica
• Tensionamento mecânico da lâmina com manómetro hidráulico
• Apertos hidráulicos da peça (morsa giratória)
• Ajuste automático da altura de curso (sensor óptico)
• Mesa rolos 1 m
• Sistema PAS
• Sistema de refrigeração com reservatório removível
• Manual de operação

Equipamento opcional

• Mesa rolos 3 m
• Mesa rolos motorizada 3 m
• Mesa rolos 3 m / 6 m com batente de comprimento e leitura digital
• Apertos superiores hidráulicos para feixes
• Transportador de cavacos
• Placa giratória
• Tensionamento hidráulico da lâmina
• Lubrificação mínima (MQL) / micro spray de refrigeração
• Ponteiro laser
• Controle da força de aperto no painel do operador

Especificações técnicas

• Modelo: HB 560 L
• Série: serras de fita horizontais semi-automáticas HB-L
• Velocidade de corte: 20 - 100 m/min
• Capacidades de corte: redondo 560 mm (0°), quadrado 560 mm (0°); 45° redondo/quadrado 410 mm
• Dimensões da lâmina: 6000 x 41 x 1,3 mm
• Motor principal: 4 kW
• Motor bomba hidráulica: 1,1 kW
• Motor bomba de refrigeração: 0,12 kW
• Dimensões (C x L x A): 3,4 m x 1,15 m x 2,25 m
• Peso: 1.750 kg
• SKU: 152811
