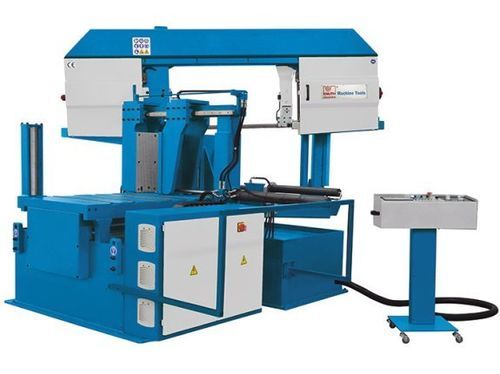

Serra de fita ABS 440 S NC

de esquadriahorizontalpara metais

Visão geral
A ABS 440 S NC é uma serra de fita horizontal para produção em série. Com construção de coluna dupla, alimentação por servo motor com veio de esferas e comando Omron touchscreen NC, proporciona posicionamento preciso e repetibilidade para cortes em sólidos, tubos e perfis. Fixação hidráulica da peça e opcionalmente fixação hidráulica de feixes aumentam a confiabilidade operacional.

Destaques

• Estrutura de coluna dupla com guia linear precisa
• Corte em esquadria com fixação hidráulica da peça e indicação digital do ângulo
• Controlador Omron touchscreen, programável (30 programas × 50 passos)
• Alimentação por servo com veio de esferas, repetibilidade ±0,2 mm
• Controle óptico da altura do curso e comutação automática de avanço rápido para avanço de trabalho

Detalhes do produto

• Série de serras de fita horizontais totalmente automáticas, projetada para produção em série com cortes em esquadria em materiais maciços, tubos e perfis
• Alimentação da peça por servo motor e fusos de esferas pré-carregados para máxima precisão
• Combinação de guias lineares e guias planas para baixa manutenção e alta robustez em operação contínua
• Arco da serra (incluindo quadro-guia) giratório manualmente até 60° e fixável por dispositivo hidráulico; modo automático para ângulos até 45°
• Inclinação de 3° do arco no eixo de corte para melhorar capacidade de corte e vida útil da lâmina
• Avanço micrométrico do arco controlado hidraulicamente e força de fixação regulável
• Guias de lâmina rígidas asseguram precisão angular vertical; manômetro hidráulico permite verificar a tensão da lâmina
• Equipamento padrão: controlo automático de rotura da fita, sistema de refrigeração de alto desempenho, escova de cavacos; opções: MQL, transportador de cavacos, mesas de rolos, apontador laser, fixação hidráulica de feixes, micro-resfriamento

Área de trabalho
Comprimento mínimo de corte: 15 mm
Comprimento restante: 190 mm

Capacidades de corte
Avanço por curso único (máx.): 700 mm
Velocidade de corte: 15 m/min - 120 m/min
Capacidade de corte 0° (redondo): 440 mm
Capacidade de corte 0° (plano) (compr. x larg.): 610 mm x 440 mm
Capacidade de corte 0° (quadrado): 440 mm
Capacidade de corte 30° (redondo): 440 mm
Capacidade de corte 30° (plano) (compr. x larg.): 540 mm x 440 mm
Capacidade de corte 30° (quadrado): 440 mm
Capacidade de corte 45° (redondo): 440 mm
Capacidade de corte 45° (plano) (compr. x larg.): 440 mm x 400 mm
Capacidade de corte 45° (quadrado): 400 mm
Comprimento máximo de avanço (múltiplos cursos): 9.999 mm

Precisões
Precisão de posicionamento (múltiplos cursos): ±0,2 mm

Capacidade em modo semi-automático
Capacidade de corte 60° (redondo): 310 mm
Capacidade de corte 60° (plano) (compr. x larg.): 245 mm x 440 mm
Capacidade de corte 60° (quadrado): 245 mm

Potências
Potência do motor principal: 4 kW
Potência da bomba hidráulica: 2,2 kW
Potência da bomba de refrigeração: 0,12 kW

Dimensões e peso
Dimensões da lâmina: 6.300 mm x 41 mm x 1,3 mm
Dimensões (C x L x A): 3,0 m x 2,25 m x 2,05 m
Peso: aprox. 3.600 kg

Características técnicas

• Modelo: ABS 440 S NC
• Tipo de máquina: serra de fita horizontal totalmente automática, construção de coluna dupla
• Controlador: Omron touchscreen, programável (30 programas × 50 passos)
• Sistema de alimentação: servo motor com fusos de esferas pré-carregados; repetibilidade ±0,2 mm
• Acessórios padrão e opções: ver lista acima
