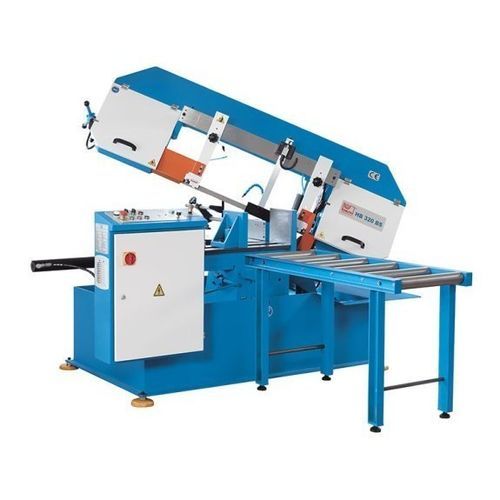

Serra de fita HB 320 BS

horizontalpara metaissemiautomática

Visão geral
A HB 320 BS é uma serra de fita semi-automática projetada para cortes de inglete precisos até 60°, adequada para oficinas e produção. Neste modelo, é o arco/estrutura da serra que gira, não o grampo. O avanço do arco é regulável de forma contínua por válvula hidráulica e pode ser ajustado durante o processo. O giro, a tensão da lâmina e o aperto são manuais. A transmissão é feita por correia em V, com baixa manutenção. O equipamento padrão inclui sistema de refrigeração e esteira de rolos curta de 1,2 m para alimentação do material.

Principais vantagens

• Arco da serra basculante até 60° para cortes em inglete sem girar a peça
• Operação semi-automática para lotes e peças isoladas
• Limitação automática da altura de curso com sensor óptico
• Tempos reduzidos de preparação da máquina e da peça

Recursos

• Avanço hidráulico do arco infinitamente variável para otimizar o corte e reduzir o desgaste
• Desligamento automático ao concluir o ciclo de corte
• Sensor de ruptura da fita com desligamento automático
• Transmissão com engrenagens helicoidais para operação contínua e baixa manutenção
• Velocidade de corte variável: 15–120 m/min
• Sistema de refrigeração integrado
• Braços-guia rígidos
• Esteira de alimentação por rolos 1,2 m (padrão)
• Elevação automática da fita com dispositivo de comutação para diferentes alturas de peça
• Apertos hidráulicos da peça

Especificações técnicas (selecionadas)
Área de trabalho
Altura de trabalho: 740 mm

Capacidades de corte
0° (redondo): 320 mm
0° (quadrado): 320 mm
0° (plano) (C x L): 610 mm x 320 mm
30° (redondo): 320 mm
30° (quadrado): 320 mm
30° (plano) (C x L): 510 mm x 320 mm
45° (redondo): 320 mm
45° (quadrado): 320 mm
45° (plano) (C x L): 355 mm x 320 mm
60° (redondo): 250 mm
60° (quadrado): 210 mm
60° (plano) (C x L): 320 mm x 170 mm
Velocidade de corte (variável): 15 m/min - 120 m/min

Potência
Motor do acionamento principal: 2,2 kW
Motor da bomba de refrigeração: 0,12 kW
Motor da bomba hidráulica: 0,37 kW

Dimensões e peso
Dimensões da lâmina: 4.160 mm x 34 mm x 1,1 mm
Dimensões gerais (C x L x A): 2,1 m x 1,2 m x 1,35 m
Peso: 1.195 kg

Equipamento padrão

• Apertos hidráulicos da peça
• Sistema de refrigeração
• Parada longitudinal
• Esteira de rolos 1,2 m
• Manual do usuário

Equipamento opcional (exemplos)

• Esteira de rolos 3 m
• Apertos hidráulicos para feixes
• Esteira de rolos motorizada 3 m
• Tensionamento hidráulico da lâmina
• Esteira de 3 m ou 6 m com parada longitudinal e mostrador digital
• Refrigeração por microaspersão para serras de fita 280–380
• Ponteiro a laser
• Regulação da pressão de aperto no painel do operador
