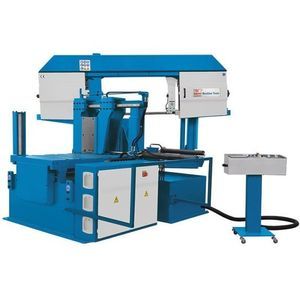

Serra de fita ABS 560 L

horizontalpara metaispara produtos de grandes dimensões

Visão geral do produto
A ABS 560 L é uma serra de fita horizontal totalmente automática, concebida para cortes retos e precisos em peças grandes e pesadas. Um quadro rígido de duplas colunas e guias lineares de qualidade asseguram a rigidez estrutural. O avanço do arco, a velocidade da lâmina (regulável continuamente) e o aperto hidráulico são controlados a partir do painel central. O sistema de alimentação automática atua hidráulicamente sem programação eletrónica, mantendo alta repetibilidade e precisão dimensional.

Destaques

• Estrutura de dupla coluna resistente à torção
• Sistema de alimentação automática com rolos guia endurecidos
• Apertamento hidráulico da peça
• Detecção óptica da altura da peça para otimizar deslocamentos a vazio
• Mesa de rolos de alimentação 1,2 m (standard)

Especificações técnicas

• Área de trabalho: Altura de trabalho: 585 mm
• Capacidades de corte: 0° (plano) até 600 mm x 560 mm; 0° (redondo) até 560 mm; 0° (quadrado) até 560 mm x 560 mm
• Velocidade de corte (variação contínua): 15 m/min – 120 m/min
• Comprimento do batente: 500 mm
• Precisão de alimentação: 0,5 mm
• Potências: acionamento principal 4 kW; bomba hidráulica 1,1 kW; avanço 0,55 kW
• Dimensões (C x L x A): 3,25 m x 1,4 m x 2,1 m
• Peso: 2.100 kg
• Dimensões da lâmina: 6.000 mm x 41 mm x 1,3 mm

Detalhes do produto

• Estrutura de máquina em aço resistente à torção com guias lineares de qualidade
• Sistema de alimentação comprovado com rolos guia endurecidos e aperto hidráulico
• Avanço hidráulico do arco com controlo de pressão e ajuste de velocidade contínuo para reduzir tempos de usinagem
• Todos os ajustes essenciais estão claramente identificados e acessíveis nas válvulas de controlo
• Detecção óptica da altura permite deslocamentos a vazio em avanço rápido e transição automática para avanço de trabalho

Equipamento standard

• Lâmina de serra
• Contador de peças
• Controlo de rotura da lâmina
• Sistema de refrigeração
• Apertamento hidráulico
• Tensão mecânica da lâmina com manómetro hidráulico
• Mesa de rolos 1,2 m
• Batente linear
• Manual de operação

Equipamento opcional

• Rolo de 3 m
• Transportador de cavacos
• Tensão hidráulica da lâmina
• Refrigeração por quantidade mínima (MQL)
• Ponteiro laser
• Controlo de força de aperto no painel
• Sistema de micro nebulização para serras de fita 400–810

Resumo técnico

• Modelo: ABS 560 L
• Altura de trabalho: 585 mm
• Capacidade de corte (plano): até 600 x 560 mm
• Capacidade de corte (redondo): até 560 mm
• Intervalo de velocidade: 15–120 m/min (variação contínua)
• Precisão de alimentação: 0,5 mm
• Potências: 4 kW / 1,1 kW / 0,55 kW
• Dimensões (C x L x A): 3,25 m x 1,4 m x 2,1 m
• Peso: 2.100 kg
• Dimensões da lâmina: 6.000 x 41 x 1,3 mm
