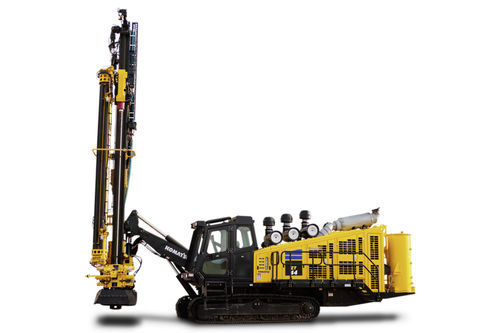

Perfuratriz de furos para explosivos ZT44

de esteirascom martelo de fundo de furoCummins

Visão geral
A ZT44 é uma sonda down-the-hole montada sobre esteiras, projetada para aplicações de furos de mina. Combina uma unidade motriz de alta potência com um compressor de grande capacidade em modo dupla-pressão e estruturas dedicadas para manter a produção contínua em condições de rocha variadas.

Descrição principal do produto
A ZT44 fornece desempenho adaptável para pre-split, produção e aplicações auxiliares. Projetada para operação 24/7, suporta tamanhos de martelo grandes e ciclos de trabalho prolongados, preservando acessibilidade de serviço e visibilidade do operador.

Principais usos e benefícios

• Flexibilidade para perfuração em múltiplas aplicações no local: pre-split, produção e auxiliar
• Estruturas principais compatíveis com exigências do ambiente de mineração
• Projetada para uso contínuo 24/7 para produção excecional

Características e benefícios

• Compressor de ar dupla-pressão: Ajustes de alta e baixa pressão para adaptar-se às condições de perfuração; suporta martelos até 8,5 in e atua em elevações desafiadoras.
• Alta força de tração e esteira oscilante independente: Oferece manobrabilidade em desníveis e flexibilidade para operar em diversos cenários de obra.
• Quatro câmeras infravermelhas para visão noturna: Sistema de vídeo para maior consciência operacional e iluminação LED para visibilidade noturna superior.
• Design compacto: Forma compacta para perfuração eficiente em espaços reduzidos com capacidade de produção comparável a máquinas maiores.
• Facilidade de manutenção: Pendant remoto sem fio, passadiços de acesso e entrada desobstruída na cabine para reduzir MTTR.
• Mitigação térmica otimizada: Unidade de troca térmica mitiga cargas térmicas elevadas, permitindo operação até 131°F (50°C) mantendo a capacidade de serviço.

Recursos / Documentos disponíveis na página do produto

• Brochura (PDF)
• Ficha técnica (PDF)
• Comunicado de imprensa
• Informações de financiamento

Tabelas técnicas / especificações resumidas
Identificadores básicos do produto
Modelo: ZT44
Categoria: Blasthole drills — Track drill

Resumo de desempenho (valores apresentados)
Potência (HP): 800 HP @ 2,100 rpm
Potência (kW): 597 kW @ 2,100 rpm
Intervalo de furos (in): 5.5 - 8.5
Intervalo de furos (mm): 140 - 220
Compressor (CFM @ 350 psi): 1,360 (valor declarado de desempenho)

Intervalos de trabalho (tabela)
Tamanho do furo (mm): 114 - 216
Tamanho do furo (in): 4.5 - 8.5
Profundidade por passagem (ft): 22
Profundidade por passagem (m): 6.7
Profundidade máxima - configuração 6 + 1 (m): 42.7
Profundidade máxima - configuração 6 + 1 (ft): 140
Profundidade máxima - configuração 4 + 1 (ft): 100
Profundidade máxima - configuração 4 + 1 (m): 30.5
Martelos (in): 4 - 8
Martelos (mm): 102 - 203
Tubo de perfuração (in): 4 - 5.5
Tubo de perfuração (mm): 102 - 127

Manuseio de tubos
Capacidade do carrossel - config. 4 + 1 (mm): Diâmetro do tubo > 114 mm
Capacidade do carrossel - config. 4 + 1 (in): Diâmetro do tubo > 4.5 in
Capacidade do carrossel - config. 6 + 1 (mm): Diâmetro do tubo ≤ 114 mm
Capacidade do carrossel - config. 6 + 1 (in): Diâmetro do tubo ≤ 4.5 in

Dimensões gerais (tabela)
Dimensões para transporte (altura x largura x comprimento) (m): 3.51 x 2.89 x 1.05
Altura de operação, mastro vertical (m): 11.6
Altura de operação, mastro vertical (ft): 37 ft. 11 in
Peso operacional (máx) (lbs): 85,000
Peso operacional (máx) (kg): 38 555

Unidade de potência
Motor diesel/modelo (métrico): Non-reg. T2 and T4
Motor diesel/modelo (imperial): Non-reg. T2 and T4

Sistema elétrico e eletro-hidráulico
Elétrico (V): 24 V
Sistema eletro-hidráulico: Bombas de deslocamento variável, controle load sensing

Alimentação / Mastro / Lança
Força de puxada para baixo (lbs): 12,000
Força de puxada para baixo (kN): 53.4
Puxada (lbs): 12,000
Puxada (kg): 53.4
Posicionamento lança - giro (deg): Esquerda 10° / Direita 18°
Posicionamento lança - inclinação (deg): 10° abaixo a 35° acima da horizontal
Posicionamento mastro (deg): +16 a -45 da vertical
Pino de rotação #1: Esquerda/direita -20° a +45° da vertical
Pino de rotação #2: Esquerda/direita +45° a -5° da horizontal

Detalhes do motor
Cummins QSK19, Tier 2: HP mode Tier 2 (HP) 764; HP mode Tier 2 (kW) 570; LP mode Tier 2 (kW) 597; LP mode Tier 2 (HP) 800
Cummins QSK19, Tier 4 final: HP mode Tier 4 (kW) 563; HP mode Tier 4 (HP) 755; LP mode Tier 4 (kW) 516; LP mode Tier 4 (HP) 692

Parte inferior e propulsão
Distância ao solo (in): 15
Distância ao solo (mm): 381
Força de tração (lbs): 50,000
Força de tração (kN): 222.4
Velocidade de deslocamento auto duas velocidades (mph): 1.86
Velocidade de deslocamento auto duas velocidades (km/h): 3
Capacidade de inclinação: 30% (17 graus)
Oscilação (graus): ±8

Cabeçote rotativo
Velocidade do cabeçote rotativo (rpm): 116
Torque do cabeçote rotativo (lbf-ft): 3,983
Torque do cabeçote rotativo (kN-m): 5.4

Fluidos / manutenção
Sistema de refrigeração: Radiador, compressor, ATAAC (air-to-air aftercooler)
Capacidade tanque combustível (std) (gal): 234
Capacidade tanque combustível (std) (L): 886
Capacidade tanque hidráulico (L): 507
Capacidade tanque hidráulico (US gal): 134
Capacidade tanque de água (std) (gal): 1,060
Capacidade tanque de água (std) (L): 280
Observação: Opções de tanque de combustível expandido 1.287 L (340 gal) e tanque de água 568 L disponíveis em 2024/25 para algumas configurações.

Compressor de ar (modos)
Modo HP: 33.5 CMM @ 34.5 bar (1,182 CFM / 500 psi) @ 1,800 rpm
Modo LP: 39.1 CMM @ 24.2 bar (1,382 CFM / 350 psi) @ 2,100 rpm

Recursos adicionais (selecionados)

• Cabine certificada ROPS/FOPS
• Nível de ruído na cabine <80 dBA
• Controle por joystick CANbus
• Controle automático de potência para rotação constante
• Estação de teste hidráulico centralizada
• Sistema de alinhamento e profundidade de furo
• Controle duplo de motor e compressor
• Controle remoto sem fio para troca de consumíveis
• Sistema de abastecimento rápido sem pressão
• Proteção fixa contra rochas para cabine e janelas de teto
