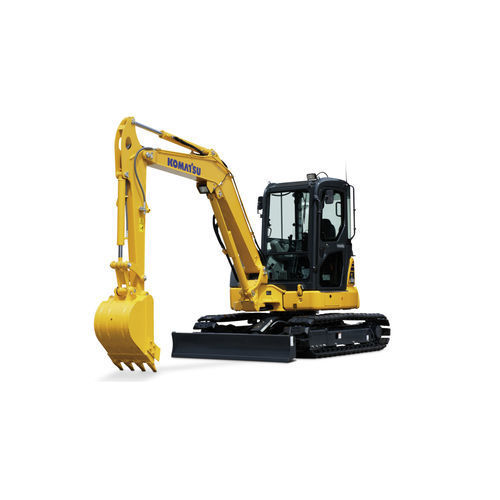

Miniescavadeira PC55MR-5

de esteirasa diesel

Visão geral As pequenas escavadoras da Komatsu contam com tecnologia avançada para máxima eficiência, maior produtividade e menor consumo de combustível. Oferecem um desempenho fiável, excelente visibilidade frontal e um espaço de trabalho confortável para o operador. Experimente potência, precisão e conforto com este modelo. Resumo das características principais

• Potência (HP): 38 HP a 2 400 rpm
• Potência (kW): 28,3 kW a 2 400 rpm
• Peso operacional (kg): 5 150 - 5 270
• Peso operacional (lbs): 11 354 - 11 618
• Capacidade da caçamba (m³): 0,055 - 0,18
• Capacidade da caçamba (yd³): 0,07 - 0,24

Sistema hidráulico

• Tipo HydrauMind: Sistema HydrauMind (Hydraulic Mechanical Intelligence New Design)
• Número de modos de trabalho selecionáveis: 2
• Bomba principal: Bombas para rotação e lâmina
• Tipo de bomba: de cilindrada variável, de pistão axial
• Caudal máximo: 153,3 L/min (40,1 US gpm)
• Caudal máximo da bomba de rotação: 63 L/min (16,6 gpm dos EUA)
• Tipo de engrenagem: engrenagem de cilindrada fixa (auxiliar)
• Bombas principais para: circuitos da lança, do braço, da caçamba e de deslocamento
• Configurações da válvula de alívio: circuitos dos implementos 26,5 MPa (3 844 psi), Circuito de deslocamento 26,5 MPa (3 844 psi), Circuito de rotação 21,6 MPa (3 133 psi), Circuito piloto 3,14 MPa (455 psi)

Cilindros hidráulicos

• Lança (mm): 90 x 691 x 50
• Braço (mm): 85 x 733 x 55
• Cauçal (mm): 75 x 580 x 50
• Lança (pol.): 3,54 x 27,2 x 1,97
• Braço (pol.): 3,35 x 28,9 x 2,17
• Cangulha (pol.): 2,95 x 22,8 x 1,97
• Lâmina (mm): 110 x 140 x 50
• Rotação da lança (mm): 95 x 630 x 50

Motores hidráulicos

• Deslocamento: 2 motores de pistão axial com travão de estacionamento
• Rotação: 1 motor de pistão axial com travão de retenção de rotação

Transmissões e travões

• Tipo de transmissão: hidrostática
• Força máxima de tração: 4 280 kgf (9 436 lbs)
• Tipo de travão de serviço: bloqueio hidráulico
• Travão de estacionamento: Travão mecânico
• Capacidade de subida: 30°
• Força máxima de escavação: 3 980 kgf (8 768 lbf)
• Velocidade máxima de deslocamento: Alta: 4,6 kph (2,9 mph); Baixa: 2,6 kph (1,6 mph)

Sistema de rotação

• Redução da rotação: Engrenagem planetária
• Travão de retenção / Bloqueio da rotação: Travão de disco mecânico
• Velocidade de rotação: 9 rpm

Peso operacional (aproximado)

• Peso operacional incluindo lança de peça única de 2 900 mm (9 pés 6 polegadas), braço de 1 640 mm (5 pés 5 polegadas), balde cheio segundo a norma SAE, lâmina, capacidade nominal de lubrificantes e líquido de arrefecimento, depósito de combustível cheio, operador e equipamento de série.
• Dimensão das sapatas: 400 mm (16 in)
• Pressão no solo (cabina ROPS, sapatas de borracha): 0,3 kg/cm² (29,6 kPa / 4,27 psi)
• Peso operacional com cabina ROPS e sapatas de borracha: 5 270 kg (11 618 lbs)
• Peso operacional com cobertura ROPS e sapatas de borracha: 5 150 kg (11 354 lbs)

Motor

• Modelo do motor: Komatsu 4D88E-7*
• Tipo de arrefecimento: Arrefecido a água, 4 tempos, injeção direta, EGR arrefecido
• Aspiração: Aspiração natural
• Número de cilindros: 4
• Diâmetro x curso: 88 mm x 90 mm (3,46 pol. x 3,54 pol.)
• Cilindrada: 2,19 L (134 in³)
• Velocidade nominal do motor: 2 400 rpm
• Regulador: Controlo em todas as velocidades, eletrónico
• Método de acionamento do ventilador para arrefecimento do radiador: Mecânico
• Potência (bruta, SAE J1995): 39 HP (29,1 kW)
• Potência (ISO 9249 / SAE J1349 líquida): 38 HP (28,3 kW)

Capacidade de líquido de arrefecimento e lubrificante (reabastecimento)

• Depósito de combustível: 65 L (17,2 galões dos EUA)
• Óleo do motor: 8,1 L (7,5 L indicado entre parênteses para outra referência) (2,2 galões dos EUA / 2,0 galões dos EUA indicados como alternativa)
• Líquido de arrefecimento: 8,9 L (2,4 galões dos EUA)
• Transmissão final: 0,7 L (0,2 galões dos EUA)
• Depósito hidráulico: 55 L (20 L) (14,5 galões americanos, com 5,3 galões americanos apresentados como alternativa)

Chassi

• Estrutura central: Estrutura em X
• Estrutura da lagarta: Secção em caixa
• Ajustador da lagarta: Hidráulico
• Número de sapatas (de cada lado): 39
• Número de rolos de suporte (de cada lado): 1
• Número de rolos de esteira (em cada lado): 4
• Vedante da esteira: Selado

Equipamento de série (seleção)

• Filtro de ar, elemento duplo com evacuador automático de poeira
• Ventilador de arrefecimento, tipo de sucção
• Pacote de arrefecimento lado a lado
• Alternador 12 V / 55 A
• Desaceleração automática
• Bateria 1 x 12 V / 72 Ah
• Motor de arranque de 12 V / 2,3 kW
• Luzes de trabalho na lança e na cabina/capota
• Sistema hidráulico auxiliar com válvula seletora
• Estrutura de proteção do ventilador e proteção térmica
• Sapatas de borracha de 16" (400 mm) sapatas de borracha
• Fonte de alimentação de 12 V
• Controlo automático de deslocamento de duas velocidades
• Controlo auxiliar e de oscilação da lança acionado com o pé
• Função de bloqueio automático da alavanca de bloqueio
• Painel de controlo, ecrã a cores de 3,5"
• Função de identificação do operador
• Espelhos retrovisores (direito, esquerdo, traseiro)
• Cinto de segurança, retrátil de 76 mm; assento com suspensão (altura média)
• Alarme de deslocamento e luz de deslocamento
• Estrutura ROPS de dois postes
• Conjunto do braço de 2 640 mm (5'5") com tubagem; Lança de 2 900 mm (9'6") com tubagem; Lâmina de aterro
• Desligamento automático em marcha lenta; KOMTRAX® Nível 5 — baseado em rede móvel; Travão de retenção de rotação

Equipamento opcional (seleção)

• Esteira Road Liner (400 mm / 16")
• Esteira de aço (400 mm / 16")
• Cabina com porta articulada, ar condicionado, preparação para rádio, entrada auxiliar (tomada de 3,5 mm)
• Joysticks de controlo proporcional
• Lâmina de desbaste angular
• Ampla variedade de acessórios

Recursos e notas

• Folheto disponível para modelos relacionados (referência à documentação do fabricante).
• Os valores das especificações apresentados são os fornecidos pelo fabricante; quando disponíveis, são indicadas várias unidades de medida (métricas e imperiais).

características / especificações técnicas

• Modelo: PC55MR-5
• Marca: Komatsu
• Motor: Komatsu 4D88E-7, 4 cilindros, 2,19 L, 2 400 rpm
• Potência: 38 HP (28,3 kW) a 2 400 rpm
• Peso operacional: 5 150 - 5 270 kg (11 354 - 11 618 lbs)
• Capacidade da caçamba: 0,055 - 0,18 m³ (0,07 - 0,24 yd³)
• Depósito de combustível: 65 L (17,2 galões dos EUA)
• Sistema hidráulico: HydrauMind, bombas de pistão axial de cilindrada variável, caudal máximo de 153,3 L/min
• Deslocamento/tração: hidrostática; força de tração máxima de 4 280 kgf (9 436 lbs); velocidade máxima de deslocamento de 4,6 km/h (2,9 mph)
• Chassis: estrutura em X, quadro das lagartas de secção em caixa, ajustador hidráulico das lagartas, 39 sapatas de cada lado
• Características de série: KOMTRAX® Nível 5, painel de controlo com ecrã a cores de 3,5", capota ROPS (ou opção de cabina ROPS), sistema hidráulico auxiliar
