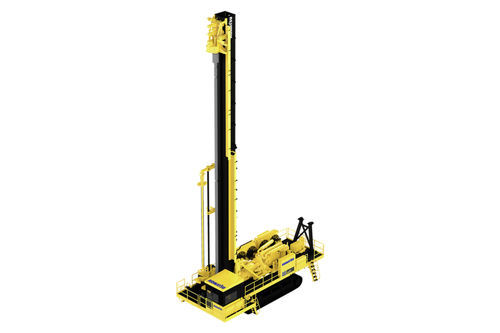

Perfuratriz de furos para explosivos ZR77

de esteirasrotativaCummins

Visão geral
Produtividade de alto impacto com controlo de precisão. Projetada para desempenho consistente em condições severas, a ZR77 está equipada com um mastro robusto estilo boxer e um sistema de descida por cremalheira e pinhão de alta força. Estas características combinam-se para maximizar a entrega de binário e a carga sobre a ferramenta, permitindo tempos de ciclo mais rápidos e maior eficiência de perfuração.

Principais características

• Descida cremalheira-pinhão de alta força: Permite tempos de ciclo mais rápidos e maior penetração em rocha dura; aumenta o tempo de perfuração em até 12%.
• Carrossel de brocas automatizado / Manuseio automático de brocas: Minimiza o tempo de inatividade com trocas rápidas e sem intervenção das brocas; ajuda a manter fragmentação eficiente e qualidade do furo e a adaptar-se rapidamente a novos diâmetros.
• Projeto do mastro estilo boxer: Melhora a durabilidade estrutural para maior disponibilidade e menor necessidade de manutenção.
• Operação remota opcional / Automação de perfuração com controlo remoto: Operação remota HPGPS de alta precisão para unidades simples e múltiplas; ajuda a limitar a exposição do operador e apoia iniciativas de segurança.
• Capacidade de navegação automática com GPS de alta precisão (HPGPS): Aumenta a precisão das localizações dos furos e permite movimentos entre furos sem operador na cabine.
• Controlo inteligente do compressor: Regula a quantidade de ar no furo para gerir potência, consumo de combustível e velocidade de escoamento, ajudando a reduzir os custos operacionais.
• Perfuração angular em passagem única e múltipla: Posicionamento automático do mastro e auto-nivelamento adaptativo para executar múltiplas funções de perfuração com uma só máquina.

Recursos

• Documentos do produto disponíveis incluem folha de especificações, folha comercial, documento de uma página sobre automação de perfuração e folha do mastro boxer / cremalheira-pinhão (literatura e brochuras do produto).

Especificações técnicas

• Categoria do produto: Perfuradoras para furos de detonação — Perfuradora rotativa.
• Modelo: ZR77.
• Diâmetro do furo (in): 7 7/8 - 10 5/8.
• Diâmetro do furo (mm): 200 - 270.
• Carregamento máximo da broca (kg): 34 925.
• Carregamento máximo da broca (lbs): 77 000.
• Profundidade por passagem única (ft): 55.
• Profundidade por passagem única (m): 16.8.
• Profundidade máxima multi-passe (ft): 280.
• Profundidade máxima multi-passe (m): 85.
• Unidade de potência — Motor diesel / modelo (métrico): Cummins QST30.
• Unidade de potência — Motor diesel (imperial): Non-reg. T2 e T4.
• Opção elétrica (kv): 6.3.
• Opção elétrica (métrico): ≥ corrente alternada trifásica Tensão secundária (≥24, 12).
• Potência (kW): 783.
• Potência (HP): 1,050.
• Cabeçote rotativo — Binário (variável) a 100 rpm (ft-lbs): 11,000.
• Cabeçote rotativo — Binário (variável) a 100 rpm (kN-m): 14.9.
• Cabeçote rotativo — Potência nominal (kW): 158.
• Cabeçote rotativo — Potência nominal (HP): 212.
• Cabeçote rotativo — Tipo de motor (hidráulico): Pistão axial de deslocamento variável.
• Cabeçote rotativo — Velocidade (variável): 200 rpm @ 5,500 ft.-lbs.
• Sistema de avanço — Tipo: Cremalheira e pinhão.
• Sistema de avanço — Velocidade do carro (máx) (m/min): 0 a 48.0.
• Sistema de avanço — Velocidade do carro (máx) (ft/min): 0 a 157.5.
• Sistema de avanço — Força de içamento (lbf): 67,900.
• Sistema de avanço — Força de içamento (kN): 302.
• Força de descida (kN): 302.
• Manuseio de tubos — Opções: Capacidade para manusear tubos de 25 ft.
• Manuseio de tubos — Capacidade carrossel tamanho 4 (in): 8.62 ou menos (diâmetro 8 5/8 ou menos).
• Manuseio de tubos — Capacidade carrossel tamanho 4 (mm): 219 ou menos.
• Manuseio de tubos — Capacidade carrossel tamanho 5 (in): 8.62 ou menos (diâmetro 8 5/8 ou menos).
• Manuseio de tubos — Capacidade carrossel tamanho 5 (mm): 219 ou menos.
• Manuseio de tubos — Capacidade carrossel tamanho 6 (in): 7.64 ou menos (diâmetro 7 5/8 ou menos).
• Manuseio de tubos — Capacidade carrossel tamanho 6 (mm): 194 ou menos.
• Manuseio de tubos — Profundidade máxima tamanho 4 (ft): 200 (61 m).
• Manuseio de tubos — Profundidade máxima tamanho 5 (ft): 240 (73 m).
• Manuseio de tubos — Profundidade máxima tamanho 6 (ft): 280 (85 m).
• Mastro / torre — Largura do mastro (m): 1.
• Mastro / torre — Largura do mastro (in): 39.4.
• Mastro / torre — Profundidade do mastro (in): 39.5 (profundidade do mastro (m): 1).
• Mastro / torre — Curso carro / cabeçote rotativo (m): 19.1 (ft: 62.5).
• Mastro / torre — Comprimento do mastro (single pass) (ft): 75 (m: 22.9).
• Mastro / torre — Comprimento do mastro (multi-pass) (ft): 61 (m: 18.6).
• Mastro / torre — Perfuração angular (opção): 0-30°, incrementos de 5°.
• Cilindros de elevação do mastro: Hidráulico (2x).
• Sistema de ar — Controlo do compressor: Acionado eletricamente, CANbus.
• Sistema de ar — Saída padrão (CFM): 2,000.
• Sistema de ar — Saída padrão (m^3/min): 56.6.
• Sistema de ar — Tipo de compressor: Parafuso rotativo, lubrificado a óleo.
• Sistema de ar — Pressão de operação (psi): 100.
• Sistema de ar — Pressão de operação (kPa): 689.
• Sistema de ar — Saída DTH padrão (psi): 1,500 CFM @ 350 psi.
• Sistema de ar — Saída DTH padrão (bar): 42.5 m3/min @ 24.13 bar.
• Sistema de ar — Volumes opcionais disponíveis (m^3/min): 109.
• Sistema de ar — Potência necessária para volumes disponíveis (kW): Motor principal 746.
• Perfuração DTH — DTH (mm): Até 203 mm martelo Down-the-hole com diâmetro máximo de trépointe 229 mm.
• Perfuração DTH — DTH (in): Até 8 in martelo Down-the-hole com diâmetro máximo de trépointe 9 in.
• Faixas de trabalho — Profundidade single pass (ft): 55 (m: 16.8).
• Faixas de trabalho — Single pass máximo (ft): 55 (m: 16.8).
• Faixas de trabalho — Multi-pass máximo (ft): 280 (m: 85).
• Fluidos / manutenção — Capacidade tanque combustível (padrão) (L): 1 514 (gal: 400).
• Fluidos / manutenção — Capacidade tanque combustível (opcional) (L): 2 366 (gal: 625).
• Fluidos / manutenção — Capacidade tanque hidráulico (L): 1 136 (US gal: 300).
• Fluidos / manutenção — Capacidade tanque OGL (L): 68 (gal: 18).
• Fluidos / manutenção — Capacidade tanque de água (padrão) (L): 1 514 (gal: 400).
• Fluidos / manutenção — Manutenção: Isolamento de bateria e motor de arranque ao nível do solo; sistema de serviço rápido de fluidos ao nível do solo para combustível, hidráulico, óleo do motor, fluido de arrefecimento, óleo do compressor, graxa e água; amostragem de óleo em serviço.
• Controle de poeira — Cortinas anti-poeira: Padrão; Atuador elétrico para cortinas: Opcional; Sistema de injeção de água: Padrão; Sistema de pré-aquecimento para injeção de água: Disponível; Coletor de poeira seco: Opcional.
