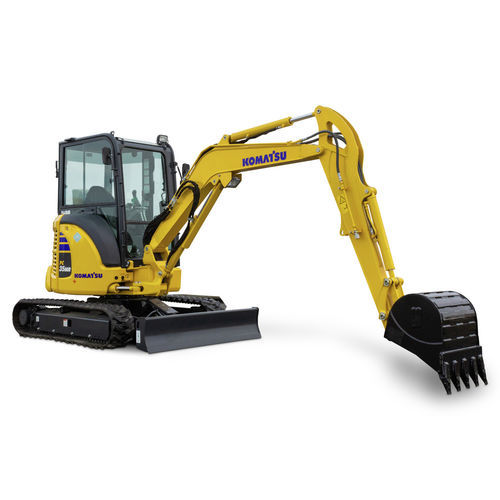

Miniescavadeira PC35MR-5 E1

de esteirasa dieselcompacta

Visão geral As pequenas escavadoras da Komatsu incorporam tecnologia avançada para máxima eficiência, maior produtividade e menor consumo de combustível. Oferecem um desempenho fiável, excelente visibilidade frontal e um espaço de trabalho confortável para o operador. Experimente potência, precisão e conforto com este modelo. Especificações principais

• Potência (HP): 24,4 HP a 2 200 rpm
• Potência (kW): 18,2 kW a 2 200 rpm
• Peso operacional (kg): 3 720 - 3 870
• Peso operacional (lbs): 8 201 - 8 532
• Capacidade da caçamba (m³): 0,055 - 0,18
• Capacidade da caçamba (yd³): 0,07 - 0,24

Sistema hidráulico

• Número de modos de trabalho selecionáveis: 2
• Bomba principal: Bombas para rotação e lâmina; Pistão de cilindrada variável x 2
• Caudal máximo: 32 L/min (18,3 gpm dos EUA)
• Pressão máxima da lâmina: 21,5 MPa (3 118 psi)
• Caudal máximo da bomba da lâmina: 9,9 L/min (2,61 gpm)
• Caudal auxiliar máximo a 20,5 MPa: 50 L/min (13,2 gpm)
• Pressão máxima de rotação: 20,1 MPa (2 915 psi)
• Caudal máximo da bomba de rotação: 18,7 L/min (4,9 gpm)
• Tipo de engrenagem: 2 engrenagens
• Válvula hidráulica: 8 carretos
• Bombas principais para: Circuitos da lança, do braço, da caçamba e de deslocamento
• Método de funcionamento: Assistência hidráulica

Cilindros hidráulicos

• Lança (número de cilindros – diâmetro interno x curso x diâmetro da haste): 85 x 525 x 50 mm (3,35 x 20,7 x 1,97 pol.)
• Braço (número de cilindros – diâmetro interno x curso x diâmetro da haste): 75 x 595 x 45 mm (2,9 x 23,4 x 1,77 pol.)
• Cangulha (número de cilindros – diâmetro interno x curso x diâmetro da haste): 65 x 490 x 40 mm (2,55 x 19,29 x 1,57 pol.)
• Lâmina (dimensões): 95 x 140 x 45 mm (3,74 x 5,51 x 1,77 pol.)
• Giro da lança (dimensões): 95 x 482 x 50 mm (3,74 x 18,97 x 1,97 pol.)

Motores hidráulicos

• Deslocamento: pistão de cilindrada variável x 2 (com válvula de contrapeso e travão do eixo de deslocamento)
• Rotação: tipo pistão de cilindrada fixa x 1 (com válvula de travão e travão do eixo de rotação)

Transmissões e travões

• Tipo de transmissão: Hidrostática
• Força máxima de tração: 3 400 kgf (7 495 lbs)
• Tipo de travão de serviço: Bloqueio hidráulico
• Travão de estacionamento: Travão mecânico
• Capacidade de subida: 30°
• Velocidade máxima de deslocamento (Alta): 4,6 kph (2,85 mph); Baixa: 2,6 kph (1,61 mph)

Peso operacional (aproximado)

• Cabina ROPS, lagartas de borracha: Peso operacional 3 720 kg (8 201 lbs); Pressão no solo ISO 16754: 30 mm (35,9 kPa) / 12 pol. (5,2 psi)
• Cabina ROPS, esteira de borracha: Peso operacional 3 870 kg (8 532 lbs); Pressão no solo ISO 16754: 300 mm (35 kPa) / 12 pol. (5,07 psi)

Motor

• Modelo do motor: Komatsu 3D88E-7*
• Tipo de arrefecimento: Arrefecido a água, injeção direta
• Número de cilindros: 3
• Diâmetro x curso: 88 mm x 90 mm (3,46 x 3,54 pol.)
• Cilindrada: 1,642 L (100,2 pol³)
• Velocidade nominal do motor: 2 200 rpm
• Método de acionamento do ventilador para arrefecimento do radiador: Mecânico
• Potência (ISO 9249 / SAE J1349 - líquida): 24,4 HP (18,2 kW)

Capacidade de líquido de arrefecimento e lubrificante (reabastecimento)

• Depósito de combustível: 41 L (10,8 galões dos EUA)
• Capacidade de óleo do motor: 6,7 L (1,77 galões dos EUA)
• Líquido de arrefecimento: 3,3 L (0,87 galões dos EUA)
• Transmissão final: 0,6 L (0,15 galões dos EUA)
• Sistema hidráulico: 20 L (5,3 galões dos EUA)

Chassis

• Estrutura central: Estrutura em X
• Estrutura da lagarta: Secção em caixa
• Ajustador da lagarta: Pistola de lubrificação
• Número de rolos de suporte (em cada lado): 1
• Número de rolos da lagarta (em cada lado): 4
• Vedante da esteira: Selado

Lâmina

• Largura x altura da lâmina: 1 740 x 355 mm (5 pés 9 polegadas x 1 pé 2 polegadas)

Equipamento de série (selecionado)

• Filtro de ar, elemento duplo com evacuador automático de poeira
• Ventilador de arrefecimento, tipo de sucção
• Alternador 12 V / 55 A; Bateria 1 x 12 V / 58 Ah; Motor de arranque 12 V / 1,7 kW
• Luz de marcha dianteira; Luz de trabalho na lança
• Sistema hidráulico auxiliar com válvula seletora de fluxo unidirecional/bidirecional; Pedal de comando para o sistema hidráulico auxiliar; Válvula de mudança de padrão ISO/SAE
• Proteção do ventilador; Proteção térmica
• Sola: sola de borracha de 300 mm (sola de borracha de 12")
• Fonte de alimentação 12 V x 1; Controlo automático de deslocamento de duas velocidades; Monitor LCD a cores de alta resolução de 3,5"
• Função de bloqueio automático da alavanca de bloqueio; Espelhos retrovisores (direito, esquerdo); Cinto de segurança retrátil
• Assento com suspensão; Alarme de deslocamento; Estrutura ROPS de dois montantes (ISO 3471)
• Braços: Conjunto de braços de 1 720 mm com tubagem; Lanças: Conjunto de lanças de 2 540 mm com tubagem; Lâmina de aterro
• Outros: Desligamento automático em marcha lenta; KOMTRAX®; Travão de retenção de rotação; Contrapeso de 650 kg (1 433 lb)

Equipamento opcional (selecionado)

• Esteira Road Liner, 300 mm (12")
• Cabina com ar condicionado, preparação para rádio, entrada auxiliar (tomada de 3,5 mm)
• Joysticks proporcionais
• Baldes: 300 mm (12"), 457 mm (18"), 610 mm (24") caçambas HD; Polegar hidráulico; Engate rápido mecânico

Características / especificações técnicas

• Modelo: PC35MR-5 E1
• Fabricante: Komatsu
• Categoria: Pequenas escavadoras
• Modelo do motor: Komatsu 3D88E-7*
• Potência líquida: 24,4 HP / 18,2 kW a 2 200 rpm
• Peso operacional: 3 720 - 3 870 kg (8 201 - 8 532 lbs)
• Capacidade da caçamba: 0,055 - 0,18 m³ (0,07 - 0,24 yd³)
• Depósito de combustível: 41 L (10,8 US gal)
• Capacidade do sistema hidráulico: 20 L (5,3 galões dos EUA)
• Caudal auxiliar máximo: 50 L/min a 20,5 MPa (13,2 gpm a 2 973 psi)
• Força de tração máxima: 3 400 kgf (7 495 lbs)
• Velocidade de deslocamento: Alta: 4,6 km/h (2,85 mph) / Baixa: 2,6 km/h (1,61 mph)
• Largura x altura da lâmina: 1 740 x 355 mm
• Trem de rodagem: Estrutura em X central, quadro de lagartas de secção em caixa, ajustador de lagartas lubrificado
• Contrapeso: 650 kg (1 433 lb)
