Escavadeira grande 9020C

de esteiraspara minas e pedreirasde longo alcance

Visão geral

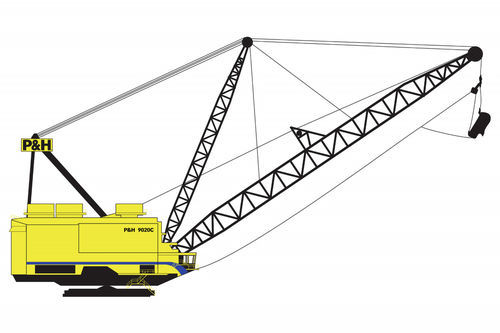

A dragline P&H 9020C foi projetada para operar com diferentes comprimentos de lança, capacidades de caçamba e geometrias de obra. Configurável para mineração a céu aberto e escavações pesadas, a máquina proporciona desempenho previsível a longo prazo e manutenção simplificada.

Características e benefícios

• Tubuladura ultra‑resistente O design do tub distribui cargas de forma uniforme para reduzir tensões locais e aumentar os intervalos de serviço.
• Estrutura em A para gestão de cargas A geometria em A controla as forças de carga para manter a estabilidade durante elevações pesadas.
• Lança de quatro cordões Construção de quatro cordões com parte inferior plana que confere integridade estrutural em condições exigentes.
• Plataforma eletrónica O sistema de controlo Centurion monitora o desempenho da máquina e apoia a produtividade do operador e o planeamento da manutenção.

Especificações principais
Capacidade da caçamba (m3): 55 - 93
Capacidade da caçamba (yd3): 75 - 117
Comprimento da lança (m): 90 - 125
Comprimento da lança (ft): 300 - 405

Especificações técnicas

• Capacidade da caçamba: 55 - 93 m3 (75 - 117 yd3)
• Comprimento da lança (faixa de trabalho): 106,7 m (350 ft); Comprimentos disponíveis: 90 - 125 m (300 - 405 ft)
• Ângulo da lança: 37,5°
• Classificação de carga suspensa: 219.996 kg (485.000 lbs)
• Raio de operação: 98,5 m (323,3 ft)
• Profundidade de escavação (prática): 68,3 m (224 ft)
• Altura de descarga: 49,9 m (163,7 ft)
• Diâmetros de cabo e tambor: Cabos de içamento 101,6 mm (4,375 in); Cabos de arraste 101,6 mm (4,365 in); Tambor de içamento 286 cm (112,5 in); Tambor de arraste 286 cm (112,5 in)
• Tub e sapatas: Diâmetro do tub 22,3 m (73 ft); Folga tub/deck 2,0 m (6,7 ft); Pressão no solo (tub) 148 kPa (21,4 psi)
• Diâmetro do círculo de trilhos: 19,5 m (64 ft)
• Quantidade e diâmetro dos rolos: 141 x 356 mm (141 x 14 in)
• Diâmetro primitivo, cremalheira de rotação: 17,9 m (58,8 ft)
• Tamanho da sapata (dimensões máximas): 5,2 x 21,3 m (17 x 70 ft)
• Pressão ao solo (sapatas): 265,9 kPa (38,5 psi) * (pressão das sapatas assume 90% do peso da máquina nas sapatas)
• Largura entre sapatas: 32,6 m (107 ft); Folga sob sapatas: 0,6 m (1,9 ft); Comprimento normal do passo: 2,3 m (7,5 ft)
• PESOS (padrão): Peso líquido 5 288,1 kg; Contrapeso 556,1 kg; Peso operacional 5 844,2 kg
• Quadro rotativo e casa de máquinas: Comprimento casa de máquinas 35,9 m (117,8 ft); Largura casa de máquinas 30,5 m (100 ft); Raio traseiro 24,5 m (80,3 ft); Pino central ao pé da lança 12,2 m (40 ft); Altura do pé da lança 4,9 m (16,2 ft); Profundidade do quadro rotativo 2,84 m (112 in)
• Lança e guia: Construção da lança — 4 cordões de alma larga com entrançamento por tubo; Material da lança — HSLA; Diâmetro polia ponta (pivotante) 3.454 mm (136 in); Guia — Estilo Constant Contact; Diâmetro polia de guia 3.454 mm (136 in)
• Electrónica: Sistema de controlo Centurion para monitorização da máquina e apoio à produtividade
