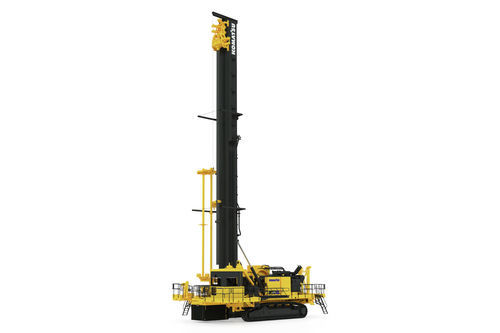

Perfuratriz de furos para explosivos ZR122

de esteirasrotativacom controle remoto

Visão geral
Desenvolvida para operações exigentes de perfuração de furos de detonação, a perfuradora rotativa Komatsu ZR122 oferece alta carga sobre o coração (bit), considerável capacidade de rotação e resistência estrutural para suportar perfurações produtivas com baixo custo por metro. A máquina combina um mastro tipo boxer, um pulldown por cremalheira de alta força e sistemas automatizados para otimizar a qualidade do furo, a precisão de posicionamento e o tempo de atividade operacional.

Vantagens principais

• Mastro robusto tipo boxer: seção fechada que melhora a confiabilidade estrutural e simplifica inspeção e manutenção.
• Pulldown por cremalheira de alta força: fornece 122.000 lb de carga sobre a broca e força rotativa significativa para perfurar rocha dura.
• Carrossel automático de brocas: trocador automático avançado reduz o tempo de troca e a exposição do operador enquanto mantém a integridade do furo.
• GPS de alta precisão (HPGPS): posicionamento preciso que melhora os resultados de detonação e a eficiência nas etapas seguintes.
• Projeto configurável e pronto para aplicação: opções flexíveis para adaptar-se aos padrões de perfuração do local e reduzir o custo total de perfuração.

Recursos e benefícios (selecionados)

• Construção sólida do mastro tipo boxer: reduz pontos de iniciação de trincas e concentrações de tensão, facilitando inspeção e reparo.
• Pulldown por cremalheira inovador: maximiza as forças de perfuração promovendo confiabilidade do sistema e reduzindo intervalos de manutenção.
• Manuseio automático de brocas e tubos: carrossel que agiliza trocas de broca e permite mudanças rápidas de diâmetro para otimizar fragmentação.
• Projeto estrutural aprimorado: mastro, estrutura principal e estrutura frontal projetados para durabilidade; estrutura frontal configurável para acessórios ou opções de fornecimento de energia.
• Navegação automática com HPGPS: suporta movimentos precisos entre furos e possibilita deslocamentos sem operador quando necessário.
• Perfuração angular em passada única ou múltipla: configurações versáteis de mastro para diversas aplicações na mesma plataforma.

Hastes e componentes de perfuração
As hastes de perfuração Komatsu para blasthole (fabricadas e integrais) são dimensionadas para perfuradoras com diâmetros externos de 7" a 13 3/4". Hastes fabricadas usam juntas de ferramenta em aço de liga e são inspecionadas por ultrassom. Ranhuras ou superfícies para chave são fresadas conforme a necessidade. As conexões com ombro rotativo são kemplated para proteger contra travamento durante o break-in. Construção de parede pesada e revestimento duro em tungsténio opcionais melhoram a vida útil e reduzem custos operacionais.

• Haste integral fabricada a partir de barras de liga premium.
• Furos escariados ao tamanho para o balanceamento correto nas conexões com ombro rotativo selecionadas.
• Concentricidade e alinhamento axial das conexões mantidos com tolerâncias apertadas.
• Revestimento duro em tungsténio disponível para proteção contra abrasão e erosão.
• Komatsu fabrica bit subs e saver/top subs correspondentes para conectar a coluna de perfuração aos shock subs.

Recursos (documentos disponíveis)

• Ficha técnica ZR122 (English)
• Sell sheet ZR122 (English)
• One-pager: mastro boxer e pulldown por cremalheira
• Comunicado de imprensa: nova perfuradora blasthole oferece alta produtividade

Especificações técnicas

• Modelo / SKU: ZR122
• Categoria: Blasthole drills — Rotary drill
• Diâmetro do furo (in): 13 3/4
• Diâmetro do furo (mm): 349
• Carga na broca (kg): 55.338
• Carga na broca (lbs): 122.000
• Profundidade por passe (ft): 65
• Profundidade por passe (m): 20
