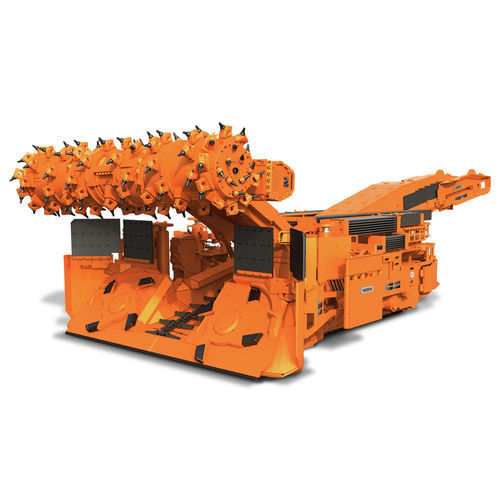

Minerador contínuo com perfuratriz de teto 14ED25

Visão geral
Projetada para aumentar a produtividade em aplicações de camada baixa a média, a 14ED25 é uma máquina de avanço de entrada com sistema de ancoragem integrado que permite corte e ancoragem simultâneos em uma única passagem. Essa capacidade de passagem única resolve o gargalo na abertura da via de entrada quando é necessário instalar o suporte de teto precocemente devido a condições frágeis do teto.

Principais benefícios

• Confiabilidade excecional e alta disponibilidade
• Maior intervalo entre revisões maiores (tipicamente 3–6 anos)
• Elimina o gargalo da entrada ao permitir corte e ancoragem simultâneos

Recursos e benefícios (destaques)

• Cabeças de corte duplas extensíveis: As extensões hidráulicas retraem para facilitar a retirada e oferecem flexibilidade ao cortar cantos. Cortes largos até 16 ft em uma única passagem. Potência na cabeça de corte: 656 HP / 490 kW.
• Faceboss Control System: Ferramentas de assistência ao operador, sequências automatizadas, diagnósticos avançados e monitoramento de desempenho da máquina para otimizar a operação.
• Duas perfuratrizes de teto: Um chumbador semi-automático Joy AFX210 com inclinação está fixado em cada lado para instalação rápida do controle do teto.
• Cilindros ATRS dianteiros e traseiros: Quatro cilindros hidráulicos estabilizam o teto durante a escavação e o chumbamento; acionados por botão, os cilindros pulsam para manter o contato com o teto e ajudar a proteger o operador.
• Pacote de otimização hidráulica: Minimiza a tubulação e o número de componentes, simplifica o roteamento das mangueiras para melhorar a acessibilidade para manutenção e simplificar as revisões.

Detalhes adicionais do produto

• O sistema de ancoragem integrado permite corte e ancoragem simultâneos em uma única passagem.
• Capacidade de perfuração úmida ou seca.
• Recursos: peças e recursos relacionados estão disponíveis para este produto.

Especificações técnicas

• Modelo / nome comercial: 14ED25
• Categoria: Desenvolvimento de entrada — Máquinas de avanço de entrada
• Número de chumbadores de teto: 2
• Número de chumbadores de flanco: 2
• Distância do furo raiz até a ponta do picador: 137 in
• Comprimento da máquina: 42 ft. 11 in
• Peso da máquina: 180,000 - 196,000 lbs
• Altura do chassi: 48 in
• Distância ao solo: 11 in
• Largura do chassi: 120 in
• Pressão no solo: 33 - 37 psi
• Velocidade de tração (máx): 65 fpm
• Largura da corrente de esteira: 22 in
• Perfuratrizes de teto com cilindro de madeira integral: Duas perfuratrizes AFX210
• Perfuratrizes de flanco opcionais: 2
• Recursos de perfuração: Perfuração úmida ou seca
• Distância da perfuratriz de teto até a face: 9 ft. 4 in
• Distância da perfuratriz de flanco até a face: 13 ft. 7 in
• Protetores de flanco: 6 ft. 0 in ou 8.5 in
• Alcance TRS: 12 ft. 9 in
• Diâmetro da cabeça de corte: 44 in
• Largura de corte: 15 ft. 6 in (mínimo)
• Altura máxima de corte: 11 ft. 5 in
• Altura mínima de corte: 6 ft. 6 in
• Velocidade de corte: 60 rpm
• Velocidade da ponta da ferramenta: 690 fpm
• Extensões do tambor: 9 in
• Distância do sumidouro: 52 in
• Motores de corte: 328 HP
• Motores da cabeça de recolha: 67 HP
• Motores de tração: 80 HP
• Motores de bomba: 160 HP
• Motor do transportador: 54 HP
• Potência total: 1165 HP
• Largura do transportador: 30 in
• Altura das laterais do transportador: 12 in
• Velocidade do transportador: 402 fpm
• Diâmetro CLA: 51 in
• Tensão da máquina: 950 V 60 Hz
• Cabo da máquina: 4/0 - 3 condutores
• Bomba hidráulica (tandem): 120 gpm
• Capacidade do tanque hidráulico: 300 US gal
