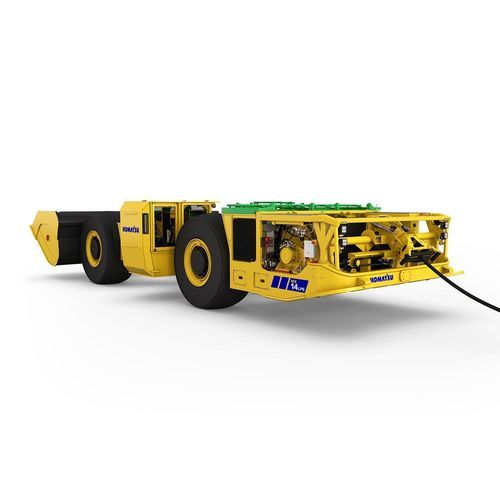

Carregadeira LHD elétrica WX14LPE

hidráulicapara minaspara trabalhos subterrâneos

Visão geral
O WX14LPE é um LHD (load–haul–dump) elétrico com cabo de 14 toneladas projetado para operações subterrâneas de minerais industriais com perfil baixo. Anteriormente SLP-14E, combina uma cabine compacta de 2,02 m com acionamento elétrico direto, gestão de cabos otimizada e componentes dimensionados para operação contínua sem emissões locais em condições de galerias exigentes.

Principais benefícios

• Potência por ciclo: 172 kW de potência contínua e 450 kW em pico para boa penetração na pilha de material e aceleração.
• Capacidade de 14 toneladas: Dimensionado para alta produtividade em aplicações de minerais industriais.
• Gestão inteligente do cabo: Enrolamento controlado reduz tensões, torções e riscos de segurança, prolongando a vida útil do cabo.
• Design de perfil baixo: Altura da cabine 2,02 m para navegação confiável em galerias de baixa altura.
• Eficiência hidráulica: Hidráulica com detecção de carga reduz temperatura do óleo e perdas energéticas para desempenho consistente.
• Construção durável: Estruturas soldadas e componentes robustos concebidos para operação prolongada e menor manutenção.
• Controles focados no operador: Layout de três pedais e controles intuitivos que permitem controlo de velocidade contínuo e preciso.
• Zero emissões locais: Alimentação por cabo reduz carga térmica e necessidades de ventilação subterrânea.
• Cabine ergonómica e segura: Vidros reforçados, pedais ajustáveis e assento giratório para segurança e conforto do operador.

Recursos
Ficha técnica disponível para download nos recursos do fabricante (ficha técnica referenciada na página do produto).

Características / especificações técnicas

• Modelo: WX14LPE
• Manufacturer / Brand: Komatsu
• Aplicação: LHD elétrico com cabo para mineração subterrânea de minerais industriais com perfil baixo
• Tramming capacity: 14 000 kg (30,865 lbs)
• Payload: 14 tonne (nominal)
• Volume padrão da caçamba: 9.6 m³ (12.56 yd³) — referenciado 9.7 m³ (12.69 yd³)
• Peso operacional: 46 916 kg (103,432 lbs)
• Peso total carregado: 60 916 kg (134,297 lbs)
• Peso eixo dianteiro sem carga: 21 290 kg (46,936 lbs)
• Peso eixo traseiro sem carga: 25 626 kg (56,496 lbs)
• Peso eixo dianteiro com carga: 40 796 kg (89,940 lbs)
• Peso eixo traseiro com carga: 20 210 kg (44,555 lbs)
• Comprimento do cabo: 330 m (1,083 ft)
• Diâmetro do cabo: 51.8 mm (2.04 in)
• Alimentação de alta tensão: 1000 V
• Transmissão / Tração: Transmissão elétrica direta
• Potência contínua motor de tração: 172 kW (231 HP)
• Potência de pico motor de tração: 450 kW (603 HP)
• Potência contínua motor auxiliar: 145 kW (194 HP)
• Potência de pico motor auxiliar: 200 kW (268 HP)
• Esforço de tração: 320 kN (71,939 lbf)
• Força hidráulica de breakout (elevação/inclinação): 200 kN (44,962 lbf)
• Declive admissível máximo: 28%
• Velocidades de deslocamento (direção elétrica direta sem carga): 16, 6.9, 4.9, 4, 3.6, 2.8 km/h
• Velocidades de deslocamento (direção elétrica direta carregada): 16, 10, 6.3, 5.4, 4.7, 3.6 km/h
• Transmissão / Eixos: Transmissão elétrica; Eixos Kessler; dianteiro e traseiro D106
• Diferenciais: Dianteiro aberto, Traseiro aberto
• Travões: Travões multidisco arrefecidos externamente, mola aplicada libertação hidráulica (SAHR)
• Ângulo de oscilação do eixo traseiro: +/- 8 graus
• Pneus: 26.5R29 (consultar fornecedor local para seleção específica)
• Sistema hidráulico: Bomba de pistões de deslocamento variável com detecção de carga em circuito fechado; direção tem prioridade sobre hidráulica de trabalho
• Controlo caçamba/lança: Cilindro de estágio único de dupla ação com protetor de haste
• Controlo de direção: Dois cilindros de estágio único de dupla ação
• Cilindro de descarga da caçamba: Cilindro de estágio único de dupla ação com protetor de haste
• Cilindros de içamento da lança: Dois cilindros de estágio único de dupla ação
• Volume do tanque hidráulico: 600 L (159 US gal)
• Tempos de movimento da caçamba: Descarga 5.2 s; Elevação 6.8 s; Rebaixamento 4.6 s
• Tempo de articulação: Direita 3 s; Esquerda 3 s
• Painel de instrumentos: Opção display táctil digital 12" (0.3 m), botões iluminados, visualização da câmara
• Altura da cabine: 2.02 m (design de perfil baixo)
• Estrutural: Quadros dianteiro e traseiro em aço soldados, design modular; material S 355J2 / S690
