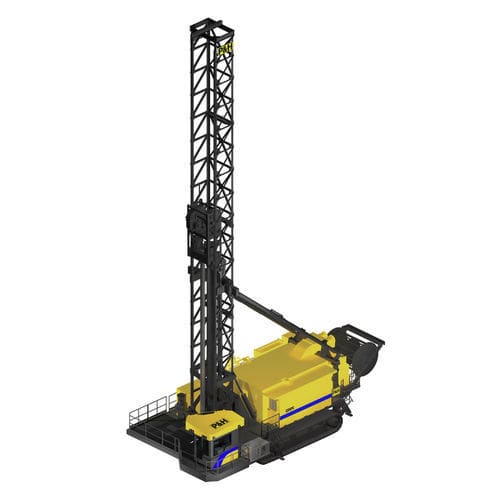

Perfuratriz de furos para explosivos 320XPC

de esteirasrotativaelétrica

Visão geral
O Komatsu 320XPC é uma perfuradora rotativa de classe ultra projetada para aplicações de mineração em rocha dura de alto volume. Combinando um pulldown rack-and-pinion elétrico, sistemas elétricos integrados e chassi pesado, o 320XPC oferece penetração consistente, manutenção simplificada e integração com escavadeiras de grande porte para otimizar ciclos de perfuração e carregamento.

Destaques do produto

• Sistema rack-and-pinion que fornece torque consistente e até 122.000 lb de carga sobre a broca para ciclos de detonação mais rápidos.
• Sistemas elétricos integrados (rotary, pulldown, compressor e bombas) para reduzir complexidade de combustível e manutenção.
• Acesso de serviço ao nível do solo, lubrificação centralizada e passarelas largas para manutenção mais segura e ágil.
• Projetado para emparelhar com grandes escavadeiras (ex.: P&H 4100XPC) em operações de alta produção.

Recursos e benefícios

• Pulldown potente: Pulldown elétrico top‑drive rack-and-pinion que proporciona carga positiva na broca e transmissão precisa de força.
• Mastros robustos: Mastro treliçado em aço de liga de alta resistência para resistência à fadiga e suporte estável da haste de perfuração.
• Propulsão superior: Esteiras robustas e acionamentos hidrostáticos para manobrabilidade, capacidade de inclinação e montagem rápida.
• Compressores confiáveis: Opções de compressores para serviço de mineração dimensionadas para necessidades de bailing.
• Visibilidade do operador: Ampla visão a partir da estação do operador com vidros e tecnologia de vídeo; cadeira giratória para reposicionamento durante propulsão.
• Ambiente produtivo do operador: Cabine certificada FOPS Nível II, vidro laminado resistente a estilhaços, controles ergonômicos e suspensão do assento ajustável.
• Projeto de deck de fácil acesso: Layout eficiente com passarelas exteriores e interiores largas e grande deck traseiro para troca de broca e tubos.
• Diagnósticos avançados: Sistema de controle elétrico Centurion com sensores e I/O para monitoramento e solução de problemas precisos.
• PreVail RHM: Solução de dados de saúde e desempenho da máquina para insights acionáveis.
• Capacidade para clima ártico e alta altitude: Opções para operação em clima severo e configurações para desempenho acima de 4.250 m (14.000 ft).
• Proteção para rede fraca (opcional): Transformador soft-start opcional para reduzir corrente de inrush em redes fracas.

Recursos

• Brochura (English)
• Ficha técnica 320XPC
• Sell sheet 320XPC

Especificações técnicas

• Categoria do produto: Blasthole drills — Rotary drill
• Modelo / Denominação comercial: 320XPC
• Diâmetro do furo (in): 10 5/8 - 17 1/12
• Diâmetro do furo (mm): 270 - 444
• Carregamento máximo no bit: 68.083 kg (aprox.) / 150.000 lbs
• Carregamento no bit (kg) (listado na página): 68.038 (ver especificações detalhadas)
• Profundidade de passagem única (ft): 65
• Profundidade de passagem única (m): 19,8
• Passagem única máxima opcional: 70 ft (21,3 m)
• Multi-passe máximo (rack único): 39,6 m (130 ft)
• Multi-passe máximo (rack duplo): 59,4 m (195 ft)
• Peso operacional (máximo): 181.437 kg / 400.000 lbs
• Peso para envio com mastros: 153.949 kg / 339.400 lbs
• Tipo de esteira: Heavy-duty lug and tumbler drive system (projeto Komatsu)
• Largura sapata / trilho (padrão): 36 in (914 mm)
• Largura sapata / trilho (opcional): 44 in (1.117 mm)
• Mecânica de propulsão: Duplo acionamento planetário hidrostático com sprint set, freio de liberação hidráulico — 231 kW (310 HP)
• Velocidade alta de propulsão: 0–0,97 kph (60 Hz) / 0–1,6 kph (60 Hz)
• Inclinação máxima: 20%
• Ajuste take-up: Jack e shim
• Tipo de sistema de ar: Sullair à parafuso inundado de óleo
• Tipo de filtro do sistema de ar: Donaldson 2‑estágios seco duplo (Gardner Denver) ou três Donaldson 2‑estágios seco (Sullair)
• Saída de ar padrão (nominal): 3.450 CFM* (requer motor principal 1.000 HP)
• Tipo de compressor: Gardner-Denver SSY Series parafuso inundado de óleo (opções disponíveis)
• Pressão de operação de ar: 65 psi (448 kPa)
• Climatização da cabine do operador: Unidade HVAC mine air systems disponível com pressurização e filtragem
• Controles da cabine do operador: PLC controlado, retroiluminado para operação noturna
• Proteção contra queda de objetos: FOPS Nível II
• Envidraçamento: Vidro laminado resistente a estilhaços em todos os lados, janela de teto com proteção
• Nível de ruído na cabine do operador: <80 dB durante deslocamento
• Tipo de cabine do operador: Montada na traseira com supressão de vibração e ruído; inclui assento com suspensão a ar, assento do instrutor, mini refrigerador, tonalidade nas janelas e iluminação LED
• Tipo de manuseio de tubos: Estilo paralelogramo; um rack padrão (opção até dois)
• Diâmetro do tubo: 9.25 - 13.625 in (235 - 346 mm)
• Opções de manuseio de tubos: Rack adicional, até dois no total
• Guincho auxiliar: 14.000 lbs (6.350 kg)
• Chave de desaperto: P&H SureWrench
• Construção do mastro: Tipo treliça com perfis de aço de liga
• Comprimento do mastro (padrão): 65 ft (19,81 m); opcional: 70 ft (21,3 m)
• Elevação / abaixamento do mastro: Dois cilindros hidráulicos, diâmetro padrão 267 mm (10,5 in)
• Projeto da maquinaria rotativa: Dois motores DC P&H, drives ABB DCS 880 independentes (master/follower); pode operar com um motor para serviço
• Velocidade de rotação: 0–119 rpm
• Torque máximo: até 33.895 N·m (até 25.000 ft·lbs)
• Motor principal (padrão): 522 kW (700 HP)
• Motor principal (opcional): 746 kW (1.000 HP)
• Características do sistema elétrico: Mínimo 1,5 MVA contínuo, 6 MVA curto‑circuito mínimo na sonda; desconexão externa na junção do cabo; disjuntor de carga HV e contactor a vácuo
• Projeto guincho / pulldown: Motor DC acionando projeto sem corrente rack-and-pinion
• Velocidade de avanço de perfuração: Até 16 ft/min (até 4,9 m/min)
• Velocidade do guincho: Até 105 ft/min (até 37,0 m/min)
• Acionamento guincho/pulldown: Rack & pinion elétrico sem corrente
• Sistema hidráulico: Bomba de palhetas em circuito aberto auxiliar para elevação do mastro, nivelamento e manuseio de tubos; sistema principal em circuito fechado com bombas de pistão de deslocamento variável duplas; filtragem inclui filtros de 3 µm e 5 µm e peneiras magnéticas de sucção
• Iluminação: Projetores LED padrão para área de trabalho
• Macacos de nivelamento: Quatro cilindros — Ø 254 mm x curso 1.676 mm
• Nivelamento automático: Padrão
• Placas de macaco (padrão): Ø 30 in (762 mm); pressão no solo (padrão) 129 psi (840 kPa)
• Placas de macaco (opcional): Ø 50 in (1.270 mm); pressão no solo (opcional) 46 psi (317 kPa)
• Pesos e pressões de contato com o solo: Pressão com sapatas 36 in: 29,0 psi; com sapatas 914 mm: 200 kPa; com sapatas 44 in: 22,6 psi
• Centurion electrical control: Controlador supervisor com comunicação integrada aos drives, Profibus I/O, displays GUI, PreVail RHM‑ready para dados de condição e desempenho da máquina
