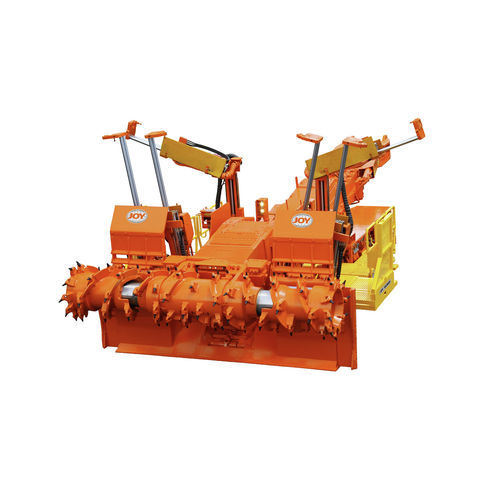

Perfuratriz de teto operada por controle remoto 14CM09

Visão geral
Criar de forma eficiente vias de entrada em vena média cortando as estradas de acesso e aparafusando o teto. Especialmente adequado para o seio de Pittsburgh, quando o aparafusamento central pode ser concluído após a estrada de acesso ser cintada e aparafusada.

• Máquina de passagem única
• Várias larguras de corte disponíveis

Características e benefícios

• Parafusos de teto e costela: Para fixar a entrada após o corte, uma parafusadora de teto do tipo broca está equipada em cada lado da máquina. Rolos de perfuração estão disponíveis, assim como opções de perfuração a úmido e a seco, dependendo das operações e condições.
• Cabeçote de recolha: Projeto com braço de carregamento centrífugo (CLA) para carregamento eficaz. Asas extensíveis e várias larguras para corresponder às necessidades operacionais. Plataforma do cabeçote revestida com overlay de carboneto de cromo (CCO); vários materiais disponíveis para sapatas de desgaste.
• Sistema de transportador comprovado: Eslabões Universal Joy prolongam a vida da corrente; mecanismo de ajuste tipo came compensa folga da corrente quando o transportador balança. Placas do convés do transportador revestidas com CCO para longevidade. Corrente do transportador com duplo pinhão para força e redução de ruído.
• Extensões do cabeçote cortador: Extensões hidráulicas do cabeçote cortador em cada lado retraem para maior flexibilidade ao cortar cantos e para retiradas eficientes.
• Faceboss Control System: Ferramentas de assistência ao operador, sequências automatizadas, diagnósticos avançados e monitorização de desempenho da máquina para ajudar a otimizar a operação com informações acionáveis.
• Joy OptiDrive AC: O sistema patenteado Joy OptiDrive AC integra software com sistemas eletrónicos e mecânicos para fornecer uma máquina durável e manobrável.

Características / especificações técnicas

• Modelo: 14CM09-16BDX
• Aplicação / Categoria: Bolteadora de mineração (desenvolvimento de entrada)
• Tensão: 950 V, 60 Hz
• Comprimento da máquina: 35 ft. 3 in
• Peso da máquina: 140,000 lbs
• Distância ao solo: 12 in
• Pressão no solo: 32 psi
• Velocidade de tração (máx): 65 fpm
• Velocidade do disco do cabeçote de recolha: 54 rpm
• Largura do transportador: 30 in
• Comprimento do transportador: 10 ft. nominal
• Velocidade da corrente do transportador: 475 fpm
• Largura da corrente de esteira: 20 in
• Estilo de comando: Controle remoto
• Altura mínima de corte: 4 ft. 10 in (1,473 mm)
• Altura máxima de corte: 10 ft. 11 in (3,327 mm)
• Distância entre centros de perfuração: 8 ft. 10 in (2,692 mm)
• Diâmetro do cabeçote cortador: 43.5 in
• Largura de corte: 16 ft
• Velocidade ponta da broca: 683 fpm
• Parafusos de teto: 2 standard HGX - MK2
• Distância perfuração-tipo-ponta teto: 12 ft. 2 in
• Recursos de perfuração: proteção do operador de perfuração no rib; defletor de rocha acima do operador de perfuração; perfuração a seco com sistema de coleta de pó
• Altura TRS: Até 11 ft. 1 in
• Altura de perfuração: Até 7 ft. 10 in
• Altura do macaco para entalhe: 10 ft. 10 in
• Motores de corte (HP): 235
• Motores do cabeçote de recolha (HP): 67
• Motores de tração (HP): 80
• Motores de bomba (HP): 54
• Potência total (HP): 827
