Escavadeira grande 9020XPC

de esteiraspara minas e pedreiraspara mineração

Visão geral

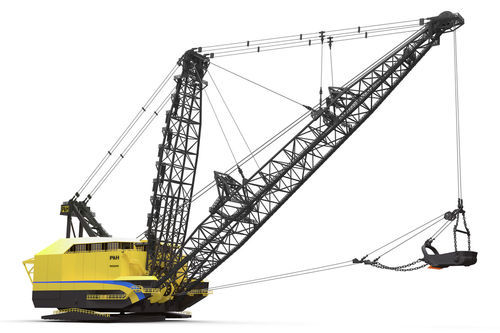

O dragline P&H 9020XPC é projetado para manuseio contínuo de materiais pesados em operações a céu aberto de grande porte. Disponível com várias extensões de lança e capacidades de caçamba, combina um tub de alta capacidade, construção de lança em quatro cordões e a plataforma eletrônica Centurion para operação confiável e monitoramento eficiente.

Principais características

• Tub ultra-resistente distribui as cargas de forma uniforme para excelente confiabilidade
• Estrutura em A projetada para gerir efetivamente as forças de carga
• Lança de quatro cordões proporciona integridade estrutural para operar em condições severas
• Plataforma eletrônica (sistema de controle Centurion) para ajudar os operadores a atingir alta eficiência e monitorar a operação do dragline
• Lança e estrutura em A altamente projetadas para conferir estabilidade, excelente visibilidade das polias e cargas axiais balanceadas
• Projetado com aporte dos usuários para melhorar segurança, entrega, manutenção e inspeções
• Suporte de serviço abrangente para reduzir o custo total de propriedade e otimizar a produção

Destaques de projeto e construção

• Tub projetado para longa vida útil e baixa manutenção; juntas de solda verti-shield em todas as placas de interseção com uma solda contínua resultando em distorção mínima
• Quatro cordões de grande alma com lacing por tubo para construção da lança; material da lança: HSLA
• Guia estilo Constant Contact e polias de grande diâmetro para os sistemas de içamento/arraste

Especificações técnicas

• Capacidade da caçamba (m3): 85 - 122
• Capacidade da caçamba (yd3): 110 - 160
• Comprimento da lança (m): 100 - 130
• Comprimento da lança (ft): 325 - 425
• Cabos de içamento: 133.4 mm (5.25 in)
• Cabos de arraste: 133.4 mm (5.25 in)
• Tambor de içamento: 335 cm (132 in)
• Tambor de arraste: 335 cm (132 in)
• Diâmetro do tub: 26.8 m (88 ft)
• Pressão no solo (tub): 138 kPa (20.1 psi)
• Folga tub/deck: 2 m (6.7 ft)
• Diâmetro do círculo dos trilhos: 23.8 m (78 ft)
• Quantidade e diâmetro dos rolos: 171 x 406 mm (171 x 16 in)
• Diâmetro primitivo, cremalheira de rotação: 22.1 m (72.4 ft)
• Tamanho da sapata (dimensões máximas): 5.2 x 26.8 m (17 x 88 ft)
• Pressão no solo (sapatas): 225.2 kPa (32.6 psi) - nota: a pressão no solo das sapatas assume 90% do peso da máquina nas sapatas
• Largura entre sapatas: 38.1 m (125 ft)
• Folga sob sapatas: 0.6 m (2 ft)
• Comprimento normal de passo: 2.3 m (7.5 ft)
• Peso líquido: 7 532.5 kg (16,606 Ibs)
• Peso contrabalanço: 439.1 kg (968 Ibs)
• Peso operacional: 7 971.6 kg (17,574 Ibs)
• Comprimento da casa de máquinas: 38.9 m (127.5 ft)
• Largura da casa de máquinas: 36.4 m (119.3 ft)
• Raio traseiro: 27.4 m (90 ft)
• Pino central até o pé da lança: 12.2 m (40 ft)
• Altura do pé da lança: 5.9 m (19.5 ft)
• Profundidade do quadro giratório: 3.68 m (145 in)
• Classificação de carga suspensa: 344,736 kg (760,000 Ibs)
• Faixa de comprimento da lança em serviço: 113.1 m (371 ft)
• Ângulo da lança (deg): 35.8
• Raio de operação: 105.9 m (347.5 ft)
• Profundidade de escavação (prática): 64.8 m (212.5 ft)
• Altura de descarga: 48.1 m (161 ft)
