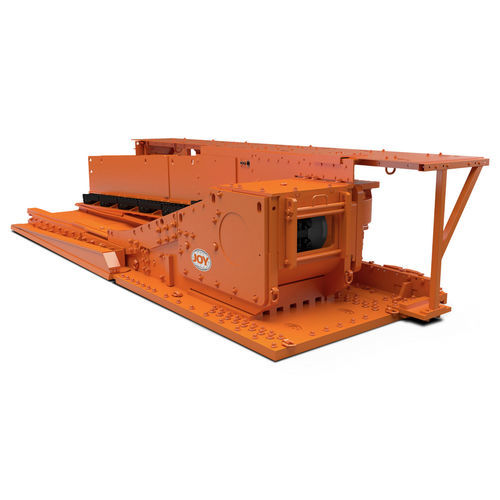

Transportador de corrente AFC

de transportepara manipulaçãode transferência

Visão geral
Os transportadores blindados de frente Joy (AFC) são concebidos para sistemas longwall e para operar em ambientes de mineração exigentes. Configuráveis às condições do local, os AFC suportam o transporte contínuo de carvão e a transferência de material na frente de lavra.

Destaques

• Projeto personalizado conforme a operação e a geologia
• Projetado para ambientes longwall severos
• Desenvolvido para reduzir o custo por tonelada e minimizar paradas

Características e benefícios

• Linepans robustos: Construção simples em quatro peças para maior durabilidade. Pans trapezoidais e perfil de carga patenteado oferecem melhor controlo de horizonte e snake para alinhamento e estabilidade consistentes da frente. Cada AFC é testado antes da entrega.
• Correntes, pinhões e flightbars: Componentes combinados fabricados com materiais especificados para otimizar a vida útil e o desempenho de produção.
• Soluções de gestão de corrente: Vários sistemas de tensao, combináveis ou autónomos, reduzem falhas de corrente e tempos de inatividade, melhorando a segurança.
• Corrente broadband: Disponível em diâmetros de 38–64 mm. Projetos patenteados podem aumentar a capacidade de potência em até 60% comparado com correntes convencionais e melhorar resistência à fadiga e desgaste.
• Flightbars: Projetadas em CAD para limpeza eficaz da via e transporte eficiente de material. Porcas e parafusos de segurança reduzem riscos de avaria.
• Estruturas de accionamento Joy: Projetos personalizados para extremidades de gate para melhorar a transferência de material, cutout do shearer e reduzir desgaste, com manutenção simplificada.
• Redutores Joy: Projetados para operação AFC para melhorar a produção, facilitar a manutenção e reduzir custos de recondicionamento.
• Sistema de controlo RS20s AFC / Faceboss RS20s: Padroniza o controlo nos produtos longwall Joy/Komatsu; pode operar de forma autónoma ou integrar-se com suportes de teto motorizados e shearers, e com redes RS20n quando disponíveis.
• Acoplamento Turbo Transmission Technology (TTT): Acoplamento de enchimento controlado que mantém o binário durante quedas normais de tensão, com manutenção mínima e uso de água como fluido para arranques repetidos confiáveis.
• Beam stage loader e extremidade de cauda da correia: Cria uma transição contínua da frente para a correia para minimizar obstruções e garantir descarga consistente ao sistema de transporte.
• Integração com britadores: A gama Komatsu BSL de britadores integra-se com o AFC para lidar com carvão em blocos e rocha sobredimensionada, disponível com transmissão direta por engrenagens ou transmissão por correia em V.

Recursos (documentos e downloads)

• Brochura de visão geral de sistemas longwall (Inglês)
• Brochura RS20s para AFC (Inglês)
• Comunicado de imprensa: soluções longwall Komatsu (2021)

Especificações técnicas

• Capacidade (toneladas): Até 6.000 por hora
• Capacidade (tons): Até 6.600 por hora
• Comprimento do transportador (m): Até 450
• Comprimento do transportador (ft): Até 1.500
• Comprimento do linepan (mm): 1.503; 1.756; 2.050
• Comprimento do linepan (in): 60; 70; 80
