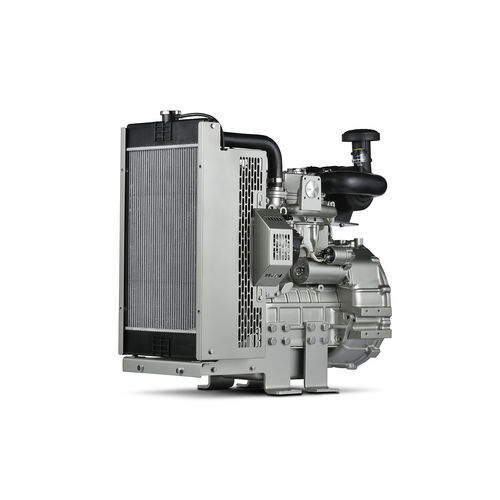

Motor a diesel 403D-11G

de 3 cilindrosrefrigerado a águaStage III

Visão geral
O Perkins 403D-11G é um motor diesel de 3 cilindros concebido para aplicações de geração elétrica. Oferece elevada densidade de potência e eficiência de combustível num conjunto ElectropaK compacto, adequado a territórios não regulamentados e a áreas com normas de emissões mais exigentes.

Especificações principais

• Potência mecânica bruta: 8–18 kWm
• Potência elétrica típica: 9–20 kVA (7–16 kWe)
• Regimes nominais: 1500 / 1800 / 3000 rpm
• Cilindrada: 1,1 L — 3 cilindros em linha
• Emissões: UN ECE R96 Stage IIIA (velocidade constante) e U.S. EPA Stationary Emergency Engine

Principais características

• Compacto e flexível: O layout ElectropaK minimiza o espaço ocupado e facilita a integração quando o espaço para pós-tratamento é limitado. Configurações disponíveis para requisitos específicos de velocidade/frequência.
• Eficiente, silencioso e durável: Arquitetura de 3 cilindros e sistema de injeção indireta proporcionam consumo reduzido e operação mais silenciosa, adequado a instalações sensíveis ao ruído.
• Custos operacionais reduzidos: Sistema de injeção indireta simples, regulador mecânico comprovado, pontos de manutenção padrão e plataforma comum reduzem a complexidade de manutenção e o custo de vida útil.

Especificações do produto
Faixa total de potência
Potência mecânica bruta: 8–18 kWm
Potência elétrica típica: 9–20 kVA (7–16 kWe)
Regime nominal: 1500 / 1800 / 3000 rpm

Normas de emissões
UN ECE R96 Stage IIIA (velocidade constante) e U.S. EPA Stationary Emergency Engine

Saída elétrica típica 50 Hz
Prime: 9.0–18 kVA
Standby: 10.0–20 kVA

Saída elétrica típica 60 Hz
Prime: 9 kWe
Standby: 9.9 kWe

Geral
Número de cilindros: 3 em linha
Diâmetro x Curso: 77 mm x 81 mm
Cilindrada: 1,1 L
Taxa de compressão: 23.0:1
Aspiration: Naturalmente aspirado
Sistema de combustão: Injeção indireta
Rotação (a partir do volante): Anti-horário
Arrefecimento: Líquido
Eficiência típica do alternador: 86–87%
Frequência/velocidade comutável: Não

Dimensões ElectropaK
Comprimento: 776 mm
Largura: 449 mm
Altura: 770 mm
Peso seco (ElectropaK): 129 kg

Equipamento standard (403D-11G)
Sistema de admissão de ar

• Filtro de ar montado

Sistema de controlo

• Solenoide de corte electrónico 12 V (ESOS) energizado para funcionar
• Motor de arranque 12 V e alternador 12 V 15 A com saída DC
• Ajudante de arranque por vela de incandescência e interruptor aquecedor/arranque
• Interruptores de pressão de óleo e temperatura do líquido de arrefecimento

Sistema de arrefecimento

• Radiador montado, tubagem e proteções
• Sistema termostático com bomba de líquido acionada por correia e ventilador de empurrar

Volante e alojamento do volante

• 1500/1800 rpm: Volante de alta inércia segundo SAE J620 Tamanho 6½, alojamento pesado SAE 5 Long
• 3000 rpm: Volante de alta inércia segundo SAE J620 Tamanho 6½, alojamento leve SAE 5 Short

Sistema de combustível

• Bomba de injeção tipo cassete regulada mecanicamente
• Filtro de combustível de elemento dividido

Geral

• Suportes de montagem dianteiros e traseiros

Sistema de óleo

• Cárter húmido em aço com enchimento e vareta de nível
• Filtro de óleo spin-on de fluxo total

Definições / Notas
Prime power: Potência disponível em carga variável na ausência da rede principal (sobrecarga de 10% permitida 1 hora em cada 12).
Standby power: Potência disponível para uso de emergência em caso de falha da rede (nenhuma sobrecarga permitida).
*As dimensões finais dependem das opções selecionadas. ESE (1800 rpm) refere-se a modelo certificado Emergency Stationary Equipment.
