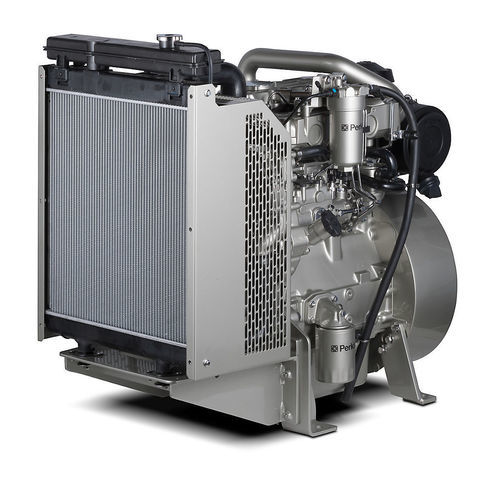

Motor a diesel 1103D-33G

de 3 cilindrosturbode injeção direta

Visão geral
O Perkins 1103D-33G é um motor diesel de 3 cilindros e 3,3 litros concebido para geração de energia em aplicações prime e standby. Cumpre EU Stage IIIA (equivalente a U.S. EPA Tier 3) e proporciona consumo de combustível eficiente para operação contínua, além de boa aceitação de carga em instalações de emergência.

Especificações principais

• Potência mecânica bruta: 30 - 38 kWm
• Potência elétrica típica: 32-40 kVA (25-32 kWe)
• Emissões: EU Stage IIIA
• Velocidade nominal: 1500/1800 rpm

Destaques

• Facilidade de manutenção: Disponível naturalmente aspirado ou com turbo; injeção mecânica com intervalos de serviço de 500 horas para facilitar a manutenção.
• Transição simples: Interfaces de instalação comuns na série 1100 facilitam atualizações para maior potência.
• Filtração de óleo e combustível: Filtração de alta qualidade aumenta a fiabilidade e durabilidade em serviço contínuo.
• Capacidade para potência prime: A gama fornece 28–68 kWm com saída de gerador de 30–59 kVA consoante a configuração.

Especificações do produto (selecionadas)
Intervalo de potência total
Potência mecânica bruta: 30 - 38 kWm
Potência elétrica típica: 32-40 kVA (25-32 kWe)
Velocidade nominal: 1500/1800 rpm

Normas de emissões
Emissões: EU Stage IIIA (equivalente U.S. EPA Tier 3)

Saída elétrica típica 50 Hz
Prime: 32 kVA
Standby: 35 kVA

Saída elétrica típica 60 Hz
Prime: 29 kWe
Standby: 32 kWe

Geral
Número de cilindros: 3 em linha vertical
Diâmetro: 105 mm
Curso: 127 mm
Deslocamento: 3.3 l
Relação de compressão: 19,25:1
Aspiração: Naturalmente aspirado
Sistema de combustão: Injeção direta
Rotação vista da extremidade do volante: Anti-horário
Sistema de arrefecimento: Líquido
Pós-tratamento: -
Eficiência típica do alternador: 89%
Comutável: Sim

Dimensões do motor*
Comprimento: 1000 mm
Largura: 631 mm
Peso em seco: 329 kg

Dimensões do ElectropaK
Comprimento: 1000 mm
Largura: 631 mm
Altura: 951 mm

Equipamento padrão (selecionado)

• Sistema de admissão: Filtro de ar montado
• Sistema de controlo: Motor de arranque 12 V e alternador 12 V 65 A com saída CC; solenóide de paragem 12 V energizado para funcionar
• Sistema de arrefecimento: Radiador e tubagem montados; sistema termostático com bomba de circulação acionada por engrenagem e ventilador impulsor acionado por correia
• Volantes e caixa de volante: Volante de alta inércia conforme SAE J620 tamanho 10/11½; caixa de volante SAE 3
• Sistema de combustível: Filtro de combustível de próxima geração; bomba do tipo rotativo
• Geral: Suportes de montagem dianteiros do motor
• Sistema de óleo: Cárter humedecido com enchimento e vareta; filtro de óleo de parafusar

Notas
*Dimensões finais dependem das opções selecionadas

Especificações técnicas

• Modelo (designação comercial): 1103D-33G
• Brand: Perkins
• Série de motores: 1100 Series
• Potência mecânica bruta: 30 - 38 kWm
• Potência elétrica típica: 32-40 kVA (25-32 kWe)
• Certificação de emissões: EU Stage IIIA (equivalente U.S. EPA Tier 3)
• Velocidades nominais: 1500 / 1800 rpm
• Número de cilindros: 3 em linha vertical
• Diâmetro x Curso: 105 mm x 127 mm
• Deslocamento: 3,3 l
• Relação de compressão: 19,25:1
• Aspiração: Naturalmente aspirado
• Combustão: Injeção direta
• Rotação (extremidade do volante): Anti-horário
• Arrefecimento: Arrefecimento por líquido
• Eficiência típica do alternador: 89%
• Configuração comutável: Sim
• 50 Hz prime/standby: 32 kVA / 35 kVA
• 60 Hz prime/standby: 29 kWe / 32 kWe
• Peso em seco do motor: 329 kg
• Dimensões do motor (C x L): 1000 mm x 631 mm
• Dimensões ElectropaK (C x L x A): 1000 mm x 631 mm x 951 mm
• Destaques do equipamento padrão: filtro de ar montado, motor de arranque 12 V e alternador, radiador e tubagem montados, arrefecimento termostático, volante de alta inércia (SAE J620 tamanho 10/11½), filtro de combustível de próxima geração, bomba de combustível rotativa, cárter humedecido com filtro de óleo de rosquear
