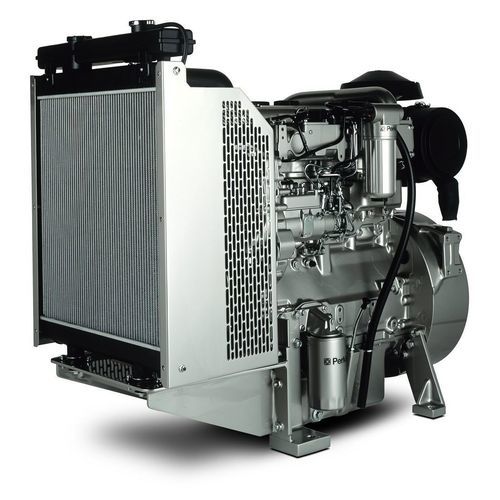

Motor a diesel 1103A-33TG

de 3 cilindrosturboem linha

Visão geral
O 1103A-33TG é um motor compacto de 3 cilindros, 3,3 L, projetado para geração de energia em aplicações prime e de reserva. Atende a padrões de emissão equivalentes a EU Stage IIIA / U.S. EPA Tier 3 e oferece eficiência de combustível e boa aceitação de carga para conjuntos geradores.

Aplicações

• Potência prime para geradores industriais e comerciais de pequeno porte
• Soluções de energia de emergência e backup
• Configurações ElectropaK compactas

Principais características

• Facilidade de manutenção — injeção mecânica, variantes aspiração natural ou turbo com intervalos de serviço de 500 horas
• Instalação comum — compatível com outros modelos da série 1100 para simplificar upgrades
• Filtragem de óleo e combustível de alta qualidade — melhora confiabilidade e durabilidade
• Adequado para potência prime — projetado para entrega contínua e aceitação estável de carga

Especificações principais

• Potência mecânica bruta: 42 - 70 kWm
• Potência elétrica típica: 45 - 75 kVA (36 - 60 kWe)
• Emissões: Otimizado para combustível (até EU Stage IIIA / U.S. EPA Tier 3 equivalente)
• Rotação nominal: 1500 / 1800 rpm

Especificações do produto
Faixa total de potência
Potência mecânica bruta | 42 - 70 kWm
Potência elétrica típica | 45 - 75 kVA (36 - 60 kWe)
Rotação nominal | 1500 / 1800 rpm

Normas de emissões
Emissões | Otimizado para combustível

Saída elétrica típica 50 Hz
Prime | 45 - 60 kVA
Standby | 50 - 66 kVA

Saída elétrica típica 60 Hz
Prime | 43 - 55 kWe
Standby | 47 - 60 kWe

Geral
Número de cilindros | 3 em linha vertical
Diâmetro | 105 mm (4.13 in)
Curso | 127 mm (5 in)
Deslocamento | 3.3 l (201 in³)
Taxa de compressão | 17.3:1
Aspiração | Turbocharged
Sistema de combustão | Injeção direta
Rotação vista da extremidade do volante | Anti-horário
Sistema de arrefecimento | Líquido
Pós-tratamento | -
Eficiência típica do alternador | 89%
Comutável | Sim

Dimensões ElectropaK
Comprimento | 1150 mm (45.3 in)
Largura | 760 mm (30 in)
Altura | 1300 mm (51.2 in)
Peso seco | 420 kg (926 lb)

Aviso
Nota 1 | *As dimensões finais dependem das opções selecionadas

Definições
Prime Power | Uso ilimitado de horas com fator de carga médio de 80% da potência prime publicada durante cada período de 24 horas. Uma sobrecarga de 10% está disponível por 1 hora em cada 12 horas de operação.
Standby Power | Limitado a 500 horas de uso anual, até 300 horas das quais podem ser contínuas. Nenhuma sobrecarga é permitida.

Características técnicas

• Modelo: 1103A-33TG
• Série do motor: 1100 Series
• Número de cilindros: 3 em linha vertical
• Diâmetro x curso: 105 mm x 127 mm
• Deslocamento: 3.3 l
• Taxa de compressão: 17.3:1
• Aspiração: Turbocharged
• Sistema de combustão: Injeção direta
• Rotações nominais: 1500 / 1800 rpm
• Potência mecânica bruta: 42 - 70 kWm
• Potência elétrica típica (50 Hz prime/standby): 45 - 60 kVA / 50 - 66 kVA
• Potência elétrica típica (60 Hz prime/standby): 43 - 55 kWe / 47 - 60 kWe
• Emissões: Otimizado para combustível (atende até EU Stage IIIA / U.S. EPA Tier 3 equivalente)
• Arrefecimento: Líquido
• Eficiência típica do alternador: 89%
• Dimensões ElectropaK (L x W x H): 1150 mm x 760 mm x 1300 mm
• Peso seco (ElectropaK): 420 kg
• Recursos padrão incluem: filtro de ar montado; motor de arranque 12 V e alternador 12 V 65 A; solenóide de desligamento 12 V energizado para funcionar; radiador e tubulação montados; refrigeração termostática com bomba de circulação acionada por engrenagem e ventilador; volante de inércia de alta inércia conforme SAE J620 tamanho 10/11½; carcaça do volante SAE 3; filtro de combustível de próxima geração e bomba de combustível rotativa; suportes de montagem dianteiros; cárter molhado com enchimento e vareta; filtro de óleo spin-on.
