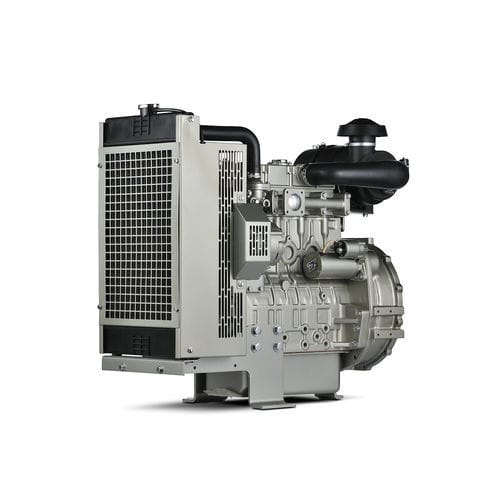

Motor a diesel 404D-22TAG

de 4 cilindrosturboem linha

Visão geral
A gama Perkins 404 para geração de energia elétrica (EP) é o membro mais amplo e mais evoluído da série 400. O 404D-22TAG de 4 cilindros e 2,2 L reduz ruído, vibração e aspereza (NVH) enquanto fornece desempenho fiável para conjuntos geradores em territórios não regulados, conforme UN ECE R96 Stage IIIA velocidade constante e U.S. EPA Stationary Emergency Engine. Benefícios principais: arranque a frio fiável, baixos custos operacionais, design compacto e boa economia de combustível.

Especificações principais

• Potência mecânica bruta: 34,4-36,3 kWm
• Potência elétrica típica: 37-40 kVA (29-32 kWe)
• Emissões: UN ECE R96 Stage IIIA velocidade constante; U.S. EPA Stationary Emergency Engine

Destaques

• Baixo custo operacional ao longo da vida — Fiabilidade, consumo eficiente de combustível, instalação simples e componentes comprovados reduzem o custo total de propriedade. Opções de pós-tratamento disponíveis para maior redução de custos.
• Compacto, silencioso e adequado para locais sensíveis ao ruído — Fornece uma faixa de 20-40 kVA com o refinamento de um motor de 4 cilindros e redução de ruído, adequado para instalações urbanas sensíveis ao ruído.

Especificações do produto
Faixa total de potência
Potência mecânica bruta: 34,4-36,3 kWm
Potência elétrica típica: 37-40 kVA (29-32 kWe)
Velocidade nominal: 1800 rpm

Normas de emissão
Emissões: UN ECE R96 Stage IIIA velocidade constante; U.S. EPA Stationary Emergency Engine

Saída elétrica típica 60 Hz
Prime: 29,2 kWe
Standby: 32,1 kWe

Geral
Número de cilindros: 4 em linha
Diâmetro: 84 mm (3,3 in)
Curso: 100 mm (3,9 in)
Deslocamento: 2,2 l (135,2 in³)
Relação de compressão: 23,3:1
Aspiração: Turboalimentado pós-arrefecido
Sistema de combustão: Injeção indireta
Rotação a partir da extremidade do volante: Anti-horária
Sistema de arrefecimento: Liquido
Pós-tratamento: -
Eficiência típica do alternador: 90%
Comutável: Não

Dimensões ElectropaK
Comprimento: 1050 mm (41,3 in)
Largura: 710 mm (28 in)
Altura: 998 mm (39,3 in)
Peso seco: 306 kg (675 lb)

Aviso / notas
* Dimensões finais dependem das opções selecionadas.
* ESE (1800 rpm) apenas - Emergency Stationary Equipment.

Equipamento padrão
Sistema de admissão de ar

• Filtro de ar montado

Sistema de controlo

• Motor de arranque 12 V e alternador 12 V 65 A com saída DC
• Solenoide de corte electrónico (ESOS) 12 V energizado para funcionar

Sistema de arrefecimento

• Interruptor de temperatura do líquido de arrefecimento
• Radiador montado, tubagem e protecções
• Sistema termostático com bomba de líquido acionada por correia e ventilador impulsor

Volantes e carcaça

• 1800 rev/min
• Carcaça do volante SAE 4 long
• Volante de alta inércia conforme SAE J620 tamanho 7 1/2 heavy

Sistema de combustível

• Bomba de injecção tipo cassete regulada electronicamente
• Filtro de combustível de elemento dividido

Geral

• Suportes de montagem dianteiros e traseiros
• Apoio de aquecimento para arranque a frio com velas de incandescência e interruptor aquecedor/arranque

Sistema de óleo

• Interruptor de pressão de óleo
• Filtro de óleo spin-on de fluxo total
• Cárter húmido em aço com enchimento e vareta de medição

Especificações técnicas

• Modelo: 404D-22TAG
• Brand: Perkins
• Família de motor: 404 (4 cilindros, 2,2 litro)
• Potência mecânica bruta: 34,4-36,3 kWm
• Potência elétrica típica: 37-40 kVA (29-32 kWe)
• Velocidade nominal: 1800 rpm
• Prime (60 Hz): 29,2 kWe
• Standby (60 Hz): 32,1 kWe
• Certificação de emissões: UN ECE R96 Stage IIIA velocidade constante; U.S. EPA Stationary Emergency Engine
• Número de cilindros: 4 em linha
• Diâmetro x curso: 84 mm x 100 mm
• Deslocamento: 2,2 l
• Relação de compressão: 23,3:1
• Aspiração: Turboalimentado pós-arrefecido
• Sistema de combustão: Injeção indireta
• Rotação: Anti-horária (a partir da extremidade do volante)
• Arrefecimento: Liquido
• Eficiência típica do alternador: 90%
• Dimensões ElectropaK (L×W×H): 1050 mm × 710 mm × 998 mm
• Peso seco (ElectropaK): 306 kg
