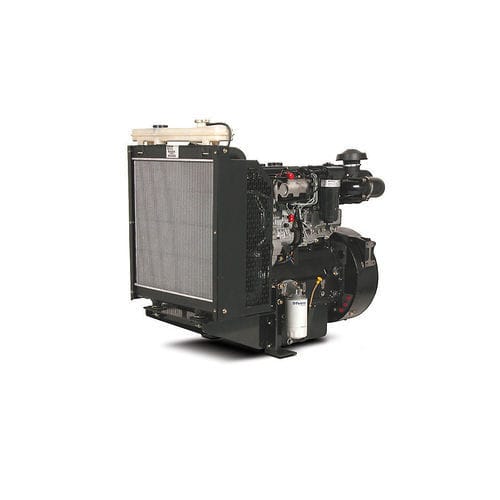

Motor a diesel 1104C-44TG

de 4 cilindrosturboem linha

Visão geral
Os motores 1104 ElectropaK definem o padrão do setor para geração de energia em modo contínuo e de emergência. Os motores de 4 cilindros e 4,4 litros operam de forma suave e silenciosa e podem ser controlados eletronicamente para otimizar a combustão em função da carga aplicada. Fornecem saídas confiáveis para aplicações em geradores.

Especificações principais (resumo)
Potência mecânica bruta: 56-62 kWm
Potência elétrica típica: 60-67 kVA (48-53 kWe)
Emissões: EU Stage II / U.S. EPA Tier 2
Velocidade nominal: 1500 / 1800 rpm
50 Hz Potência elétrica típica (Prime / Standby): 60,4 kVA / 66,7 kVA
60 Hz Potência elétrica típica (Prime / Standby): 54,3 kWe / 60 kWe

Principais características

• Operação confiável — baixo consumo de combustível e óleo; intervalos de serviço de 500 horas.
• Instalação simples — extremidades dianteira e traseira comuns, pontos de conexão e componentes na Série 1100 que simplificam instalação e substituição.

Equipamento padrão
Sistema de admissão de ar

• Filtro de ar montado

Sistema de controlo

• Solenoide de corte 12 V energizado para funcionar
• Motor de arranque 12 V e alternador 12 V 65 A com saída CC

Sistema de arrefecimento

• Radiador e tubagem montados
• Sistema termostático com bomba de circulação acionada por engrenagens e ventilador de empurrar acionado por correia

Volantes e carcaça do volante

• Volante conforme a SAE J620 tamanho 10/11½
• Carcaça de volante SAE n.º 3

Sistema de combustível

• Filtro de combustível Ecoplus
• Bomba do tipo rotativo

Geral

• Aquecedor de pré-aquecimento para auxílio de arranque a frio

Sistema de óleo

• Cárter em ferro fundido com bocal de enchimento e vareta de nível
• Filtro de óleo spin-on

Dimensões ElectropaK
Comprimento: 48.8 in / 1239 mm
Largura: 24.2 in / 615 mm
Altura: 37.4 in / 951 mm

Dimensões do motor (típicas)
Peso seco: 884 lb / 401 kg

Notas / Definições

• Prime Power — potência disponível em carga variável em substituição a uma rede principal. Sobrecarga de 10% permitida por uma hora em cada 12 horas de operação.
• Standby Power — potência disponível em carga variável no caso de falha da rede principal. Nenhuma sobrecarga é permitida.
• *Dimensões finais dependem das opções selecionadas.

Especificações técnicas

• Família de modelos: 1104 ElectropaK (4 cilindros, 4,4 l)
• Número de cilindros: 4 em linha
• Diâmetro (bore): 105 mm (4.13 in)
• Curso (stroke): 127 mm (5 in)
• Deslocamento: 4,4 l (269 in³)
• Taxa de compressão: 18.2:1
• Aspiração: Turbo
• Sistema de combustão: Injeção direta
• Rotação vista pelo lado do volante: Anti-horária
• Sistema de arrefecimento: Líquido
• Pós-tratamento: - (não especificado)
• Eficiência típica do alternador: 90%
• Comutável: Sim
• Certificação de emissões: EU Stage II / U.S. EPA Tier 2
• Saídas elétricas típicas (seleção): 50 Hz prime 60,4 kVA, 50 Hz standby 66,7 kVA; 60 Hz prime 54,3 kWe, 60 Hz standby 60 kWe
• Faixa de potência mecânica bruta: 56-62 kWm
• Faixa típica de potência elétrica (geral): 60-67 kVA (48-53 kWe)
