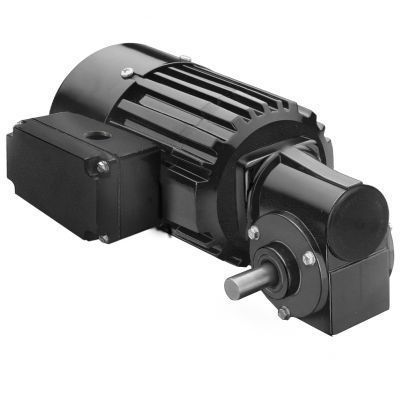

ACギアモーター Model 1491

単相ウォーム直交軸

製品
型式1491、メトリック34R4BFCI-3FシリーズのAC直角ギアモーター。単相230 V、50 Hzのユニットで、メトリック取付けとメトリック駆動軸寸法に対応。出力50 W、定格速度35 rpm（35 回転/分）。

仕様

• 速度：35 rpm（35 回転/分）
• 定格トルク：4.2 Nm（37 lb-in）
• 出力：50 W（0.0667 HP）
• 電圧/周波数：230 V、50 Hz、単相
• 電流：0.50 A
• 減速比：40
• ラジアル荷重能力：180 N（40 lbs）
• 長さ XH：221 mm（8.69 in）
• 重量：4.5 kg（10.1 lbs）
• 接続図 ID：07410021
• コンデンサ品番：49401068
• 製品タイプ：34R4BFCI-3F

標準仕様

• メトリック取付ねじおよびメトリック駆動軸寸法
• 端子ブロック装着済みのダイキャスト端子箱。IP-44
• 高出力に対応するファン冷却
• クラスB絶縁をクラスAの範囲内で運転し、巻線および潤滑剤の寿命を延長
• 高い熱効率と軽量化を図ったアルミ製センターリングおよびエンドシールド
• モータ軸および出力軸の工業用リップシール
• フェルト芯とリザーバーによる給油方式の青銅スリーブベアリング（出力軸）で静音動作
• 半流動性グリースで恒久潤滑されたギアで長寿命化
• 高衝撃荷重に対応する青銅ウォームギア（硬化・研削済）

オプションアクセサリ

• 33A、34R、42A、42R、48R用ダイキャスト端子箱キット [model 0984]
• 端子ブロック付メトリックダイキャスト端子箱キット（33A、34R、42A、42R、48R用） [model 1984]
• コンデンサ；プラスチックボックスタイプ；5.0 MFD / 400V [品番 49401068]
• 34R、42R、48R、42R-FX、33A、42A標準在庫モータおよびギアモータ用大形ダイキャスト端子箱キット [model 0986]

利用可能なダウンロード（種類）
CAD図面（PDF/DWG/STEPはメーカーより提供）、配線図、安全データシート

技術仕様

• 速度：35 rpm（35 回転/分）
• 定格トルク：4.2 Nm（37 lb-in）
• 出力：50 W（1/15 HP、HPDecimal 0.0667）
• 電圧：230 V、50 Hz、単相
• 電流：0.50 A
• 減速比：40
• ラジアル荷重能力：180 N（40 lbs）
• 長さ XH：221 mm（8.69 in）
• 重量：4.5 kg（10.1 lbs）
• 接続図 ID：07410021
• コンデンサ品番：49401068
• 製品タイプ：34R4BFCI-3F
