- BODINE ELECTRIC COMPANY

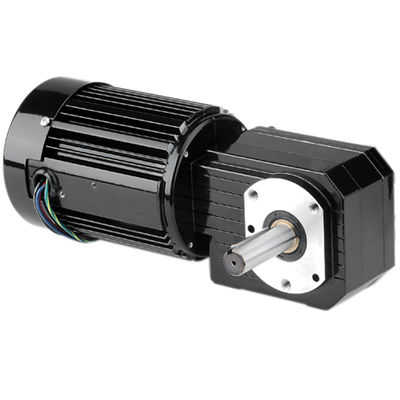

ACギアモーター Model 1266単相ウォームヘリカル
お気に入りに追加する
商品比較に追加する
特徴
- モーター
- AC, 単相
- タイプ
- ウォーム, ヘリカル
- 軸方向
- 直交軸
- 出力
- 50 W...100 W
- トルク
- 20 - 50 Nm
- 性能
- 静音
- その他の特徴
- アルミニウム製保護カバー
- 縮小率
280 unit
- 回転速度
5 rpm
(31.4159 rad.min-1)
詳細
製品
交流直角ギアモーター 型式1266 Metric 42R-GBシリーズ
仕様
標準の特長
オプションアクセサリ
技術仕様
交流直角ギアモーター 型式1266 Metric 42R-GBシリーズ
仕様
- 回転数 (rpm): 5
- 定格トルク (Nm): 43
- 定格トルク (lb-in): 380
- 出力 (W): 100
- 出力 (HP): 0.1333 (1/7.5)
- 電圧/周波数: 230 V, 50 Hz, 単相
- 電流 (A): 0.78
- 減速比: 280
- ラジアル荷重容量: 900 N (200 lbs)
- 長さ XH: 294 mm (11.57 in)
- 重量: 8 kg (17.5 lbs)
- 接続図参照番号: 07410021
- コンデンサ品番: 49401154
- 製品タイプ: 42R5BFCI-GB
標準の特長
- メートル製取り付けねじおよびメートル寸法の駆動軸
- 完全密閉型、保護等級 IP-20
- 高出力に対応するファン冷却
- 巻線と潤滑剤の寿命を延ばすためにクラス'A'の範囲内で動作するクラス'B'絶縁システム
- 高い熱効率と軽量化のためのアルミ製センターリングおよびエンドシールド
- 非通気式ギアハウジング
- モーターおよび出力軸に産業用リップシール
- ラジアル荷重能力と長寿命を高めるベアリングを全体に配置
- 長寿命のためにオイル潤滑された恒久的ギア
- 静粛性と高トルクのための焼入れされたヘリカル出力ギア
- 衝撃負荷に強い青銅製ウォームギア
- 強度と長寿命のために焼入れ・研削されたウォームギア
オプションアクセサリ
- 33A、34R、42A、42R、48Rのモーターおよびギアモーター用ダイカスト端子箱キット（モデル0984）
- 33A、34R、42A、42R、48Rのモーターおよびギアモーター用端子ブロック付ダイカストメトリック端子箱キット（モデル1984）
- コンデンサ：プラスチックボックスタイプ；7.5 MFD 370 V（品番49401154）
- 34R、42R、48R、42R-FX、33A、42Aのストックモーターおよびギアモーター向け大型ダイカスト端子箱キット（モデル0986）
技術仕様
- 型式: 1266
- シリーズ: Metric 42R-GB
- 回転数: 5 rpm
- 定格トルク: 43 Nm (380 lb-in)
- 出力: 100 W (0.1333 HP / 1/7.5 HP)
- 電圧/周波数: 230 V, 50 Hz, 単相
- 電流: 0.78 A
- 減速比: 280
- ラジアル荷重能力: 900 N (200 lbs)
- 長さ XH: 294 mm (11.57 in)
- 重量: 8 kg (17.5 lbs)
- 接続図参照番号: 07410021
- コンデンサ品番: 49401154
