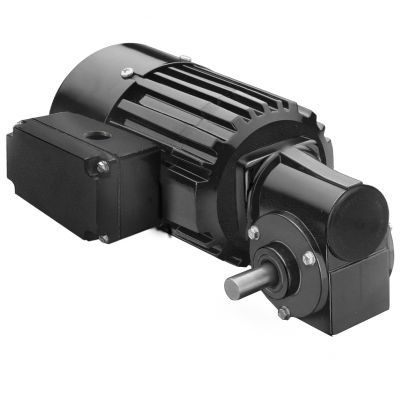

ACギアモーター Model 1487

単相ウォーム直交軸

製品
Metric 34R-3Fシリーズの直角ギアモーター、Model 1487。メートルねじの取り付けとメートル規格の駆動軸寸法に対応した単相ACギアモーターです。

仕様（ページ表示のとおり）
速度 (rpm) : 47
定格トルク (Nm) : 3.8
定格トルク (lb-in) : 34
出力 (W) : 50
出力 (HP) : 1/15
電圧 (V) : 230
Hz : 50
相数 : 1
電流 (A) : 0.50
減速比 : 30
ラジアル荷重 (N) : 180
ラジアル荷重 (lbs) : 40
長さ XH (mm) : 221
長さ XH (inch) : 8.69
重量 (kg) : 4.5
重量 (lbs) : 10.1
結線図 : 07410021
コンデンサ部品番号 : 49401068
製品タイプ : 34R4BFCI-3F
HPDecimal : 0.0667

標準仕様

• メートル取り付けねじおよびメートル規格の駆動軸寸法。
• 端子ブロック装着済みのダイキャスト製端子箱。IP-44。
• 高出力用のファン冷却。
• 巻線と潤滑剤の寿命を延ばすため、クラス"B"絶縁をクラス"A"の範囲内で運転。
• 高い熱効率と軽量化のためのアルミセンターリングおよびエンドシールド。
• モータ軸および出力軸に産業用リップシール。
• 出力軸の青銅スリーブベアリングはフェルト芯とリザーバで給油され、静音性を確保。
• 半流動グリースによる永久給油のギアで長寿命を実現。
• 衝撃負荷に強い青銅製ウォームギア。
• 強度と長寿命のための焼入れ・研削済みウォームギア。

ダウンロード可能なリソース（ページにタイプ記載）
CAD図面（PDF/DWG/STEP 選択可）、配線図、安全データシートが製品向けに提供されています。

オプションアクセサリ（ページに記載）

• 3Fギアモーター用ベースプレート取付キット [model 0967]
• 33A、34R、42A、42R、48R モーターおよびギアモーター用ダイキャスト端子箱キット [model 0984]
• 33A、34R、42A、42R、48R 用の端子ブロック付きダイキャストメトリック端子箱キット [model 1984]
• コンデンサ；プラスチックボックスタイプ；5.0 MFD / 400V [Item 49401068]
• 34R、42R、48R、42R-FX、33A、42A 在庫モーターおよびギアモーター用大型ダイキャスト端子箱キット [model 0986]

備考
単相 230 V / 50 Hz、ファン冷却、端子ブロック装着済みダイキャスト端子箱 IP-44。永久給油式ギア；青銅製ウォームギアおよび青銅スリーブベアリング。

特性 / 技術仕様

• モデル: Model 1487
• シリーズ: Metric 34R-3F Series
• 速度: 47 rpm
• 定格トルク: 3.8 Nm (34 lb-in)
• 出力: 50 W (1/15 HP, HPDecimal 0.0667)
• 電圧 / 周波数: 230 V / 50 Hz (単相)
• 電流: 0.50 A
• 減速比: 30
• ラジアル荷重許容: 180 N (40 lbs)
• 長さ XH: 221 mm (8.69 in)
• 重量: 4.5 kg (10.1 lbs)
• 結線図参照: 07410021
• コンデンサ部品番号: 49401068
• 製品タイプ指定: 34R4BFCI-3F
