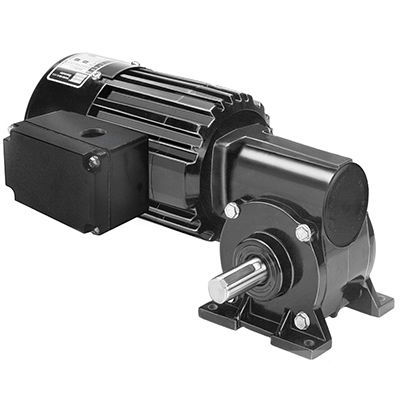

ACギアモーター Model 1468

単相ウォーム直交軸

製品概要
モデル1468、Metric 34R-5Fシリーズの交流直角ギアモーター。低速・高トルクの産業用途向けに設計された単相230 Vユニットで、回転数35 rpm、定格トルク6.8 Nmを提供します。スペースが限られた設置に適したコンパクトな直角出力です。

主要仕様

• モデル: 1468
• シリーズ: Metric 34R-5F
• 回転数: 35 rpm
• 定格トルク: 6.8 Nm (60 lb-in)
• 出力: 50 W (0.0666 HP)
• 電圧 / 周波数: 230 V AC / 50 Hz
• 相: 単相 (1)
• 電流: 0.50 A
• 減速比: 40
• ラジアル荷重許容: 220 N (50 lbs)
• 長さ XH: 232 mm (9.15 in)
• 重量: 5.6 kg (12.3 lbs)

図面・文書
CAD図面はPDF、DWG、STEP形式で提供。配線図（接続図参照: 07410021）はPDFで提供。関連材料の安全データシート（SDS）も利用可能です。

標準機能

• メトリック取り付けねじおよびメトリック軸寸法
• 完全密閉、IP-20
• 高出力向けのファン冷却
• クラスB絶縁をクラスAの範囲内で運転し、巻線および潤滑剤の寿命を延長
• 高い熱効率と軽量化のためのアルミ製センターリングとエンドシールド
• 非通気ギヤハウジング
• モーターおよび出力軸の工業用リップシール
• 出力軸の青銅スリーブベアリングはフェルト芯とリザーバで潤滑され、静音性を確保
• 長寿命のためにオイルで永久潤滑されたギア
• 衝撃荷重に強い青銅スパイラルギア（ウォームギア）
• 強度と長寿命のために焼入れ・研削されたウォームギア

オプションアクセサリ

• 33A、34R、42A、42R、48R用のダイキャスト端子箱キット（モデル0984）
• 端子台付きダイキャストメトリック端子箱キット（33A、34R、42A、42R、48R対応）（モデル1984）
• コンデンサ、プラスチックボックスタイプ、7.5 MFD 370 V（品番49401154）
• 34R、42R、48R、42R-FX、33A、42A用の大型ダイキャスト端子箱キット（モデル0986）

技術仕様

• 製品タイプコード: 34R4BFCI-5F
• 回転数: 35 rpm
• 定格トルク: 6.8 Nm (60 lb-in)
• 出力: 50 W (0.0666 HP)
• 電圧: 230 V AC
• 周波数: 50 Hz
• 相数: 単相 (1)
• 電流: 0.50 A
• 減速比: 40
• ラジアル荷重許容: 220 N (50 lbs)
• 長さ XH: 232 mm (9.15 in)
• 重量: 5.6 kg (12.3 lbs)
• 接続図参照: 07410021
• コンデンサ品番: 49401154
