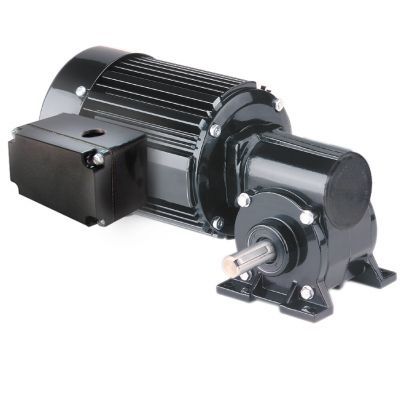

ACギアモーター Model 1678

単相ウォーム直交軸

概要
メトリック42R-5Nシリーズ AC直角ギヤモーター — モデル1678。メトリック取付けおよびメトリック駆動軸寸法を備えた単相ユニットで、コンパクトな直角伝動が必要な産業用途向けに設計されています。

仕様
回転数 (rpm): 32
定格トルク (N·m): 12.8
定格トルク (lb-in): 113
出力 (W): 100
出力 (HP): 1/7.5
電圧 (V): 230
Hz: 50
相数: 1
電流 (A): 0.83
ギヤ比: 40
ラジアル荷重 (N): 800
ラジアル荷重 (lbs): 180
長さ XH (mm): 260
長さ XH (inch): 10.25
重量 (kg): 7.3
重量 (lbs): 16.3
結線図: 07410021
コンデンサ部品番号: 49401154
製品タイプ: 42R5BFCI-5N
HPDecimal: 0.1333

標準機能

• メトリック取付ネジおよびメトリック駆動軸寸法によりメトリックシステムへ直接組み込み可能。
• 接触や異物から内部を保護する全閉型 IP-20 構造。
• 定格出力を維持するためのファン冷却式モーター。
• 巻線と潤滑剤の寿命を延ばすため、クラス'B'絶縁をクラス'A'の範囲内で運転。
• 放熱性と軽量化を両立するアルミ製センターリングおよびエンドシールド。
• 潤滑剤保持と汚染防止のための通気のないギヤハウジング。
• 負荷下で信頼性の高いシールを実現するモーター軸および出力軸のリップシール（工業用）。
• 高いラジアル荷重容量と長寿命を実現するニードルベアリングを全域に採用。
• 長寿命のためのオイル潤滑された永久ギヤ。
• ショック荷重に強いブロンズ製ウォームギヤ。
• 強度と長寿命を確保する焼入れ・研削済みウォーム。

オプションアクセサリ

• 33A、34R、42A、42R、48R 用のダイキャスト端子箱キット（モデル0984）
• 33A、34R、42A、42R、48R 用の端子台付きダイキャストメトリック端子箱キット（モデル1984）
• コンデンサ；プラスチックボックス型；7.5MFD 370V（品番 49401154）
• 34R、42R、48R、42R-FX、33A、42A 在庫モーターおよびギヤモーター用大型ダイキャスト端子箱キット（モデル0986）

CAD / 図面 / 図

• CAD図面 利用可能: INF M0334B (PDF / DWG / STEP)
• 配線図 参照: 07410021

技術仕様

• 回転数: 32 rpm
• 定格トルク: 12.8 N·m (113 lb-in)
• 出力: 100 W (1/7.5 HP)
• 電圧: 230 V, 50 Hz, 単相
• 電流: 0.83 A
• ギヤ比: 40
• ラジアル荷重許容: 800 N (180 lbs)
• 長さ XH: 260 mm (10.25 in)
• 重量: 7.3 kg (16.3 lbs)
• 結線図: 07410021
• コンデンサ部品番号: 49401154
• 製品タイプ: 42R5BFCI-5N
