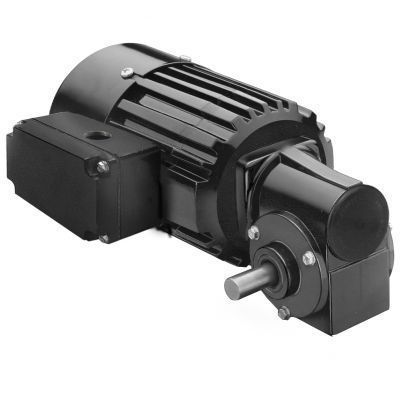

ACギアモーター Model 1488

単相ウォーム直交軸

製品概要
Metric 34R-3F シリーズ AC 直角ギアモーター、Model 1488。メトリック取り付けおよびメトリック出力軸寸法に対応した、AC用途向けのコンパクトな直角ギアモーターです。

仕様
回転数 (rpm): 140
定格トルク (Nm): 2.1
定格トルク (lb-in): 19
出力 (W): 50
出力 (HP): 1/15
電圧: 230 V
周波数: 50 Hz
相: 単相
電流 (A): 0.50
減速比: 10
ラジアル荷重 (N): 22
ラジアル荷重 (lbs): 5
長さ XH (mm): 221
長さ XH (inch): 8.69
質量 (kg): 4.5
質量 (lbs): 10.1
結線図: 07410021
コンデンサ部品番号: 49401068
製品タイプ: 34R4BFCI-3F
HPDecimal: 0.0667

主な特長

• メトリック取り付けねじおよびメトリック出力軸寸法。
• 端子ブロックが装着されたダイキャスト端子箱。IP-44。
• 高出力に対応するファン冷却。
• クラスBの絶縁方式をクラスAの範囲内で運転し、巻線と潤滑剤の寿命を延長。
• 高い熱効率と軽量化のためのアルミ製センターリングおよびエンドシールド。
• モーター軸と出力軸の産業用リップシール。
• 出力軸の青銅スリーブベアリングはフェルト芯とリザーバで給油され、静粛性を確保。
• 半流動性グリースを使用した永久潤滑のギアリングで長寿命。
• 衝撃負荷に強い青銅製ウォームギア。
• 強度と長寿命を確保するために焼入れ・研削処理されたウォームギア。

利用可能な図面・文書

• CAD図面: PDF、DWG、STEP（製品ページからダウンロード可能）。
• 配線図（結線図番号: 07410021）。
• 安全データシート（産業用オイルの安全データを記載）。

オプションアクセサリ

• 3F ギアモーター用ベースプレート取付キット（モデル 0967）。
• 33A、34R、42A、42R、48R のモーターおよびギアモーター用ダイキャスト端子箱キット（モデル 0984）。
• 33A、34R、42A、42R、48R 用の端子ブロック付きダイキャストメトリック端子箱キット（モデル 1984）。
• コンデンサ；プラスチックボックスタイプ；5.0 MFD / 400V（品番 49401068）。
• 34R、42R、48R、42R-FX、在庫の33A、42A モーターおよびギアモーター用大型ダイキャスト端子箱キット（モデル 0986）。

技術仕様

• 型式: Model 1488
• シリーズ: Metric 34R-3F
• 回転数: 140 rpm
• 定格トルク: 2.1 Nm (19 lb-in)
• 出力: 50 W (1/15 HP, HPDecimal 0.0667)
• 電圧/周波数: 230 V, 50 Hz, 単相
• 電流: 0.50 A
• 減速比: 10
• ラジアル荷重許容: 22 N (5 lbs)
• 長さ XH: 221 mm (8.69 in)
• 質量: 4.5 kg (10.1 lbs)
• 結線図参照: 07410021
• コンデンサ部品番号: 49401068
• 製品タイプコード: 34R4BFCI-3F
