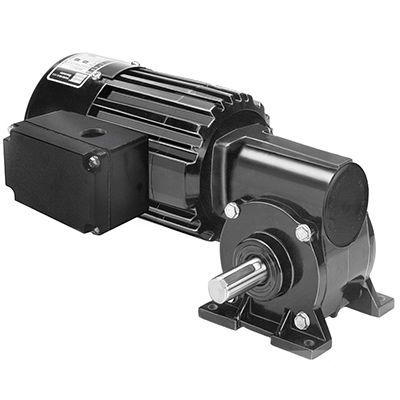

ACギアモーター Model 1466

単相ウォーム直交軸

製品
モデル1466は、Metric 34R-5Fシリーズの交流（AC）直角ギアモーターで、コンパクトな産業用駆動用途向けに設計されています。単相230 V、50 Hz、出力50 W、減速比20:1、定格速度70 rpm。Product Type: 34R4BFCI-5F。Capacitor Part No.: 49401154。Connection Diagram No.: 07410021。

仕様

• 速度 (rpm): 70
• 定格トルク (Nm): 4.4
• 定格トルク (lb-in): 39
• 出力 (W): 50
• 出力 (HP): 1/15
• HPDecimal: 0.0666
• 電圧/周波数: 230 V, 50 Hz, 単相
• 電流 (A): 0.50
• 減速比: 20
• ラジアル荷重: 220 N (50 lbs)
• 長さ XH: 232 mm (9.15 in)
• 重量: 5.6 kg (12.3 lbs)

標準機能

• メトリック取付ねじおよびメトリック出力軸寸法
• 完全閉鎖型、保護等級 IP-20
• 安定した出力を確保するファン冷却モーター
• 巻線と潤滑剤の寿命を延ばすため、クラスB絶縁をクラスAの範囲内で運転
• 高い熱効率と軽量化のためのアルミニウム製センターリングとエンドシールド
• 換気のないギアハウジング
• モーターおよび出力軸の産業用リップシール
• フェルト芯とリザーバで給油される出力軸の青銅スリーブベアリングにより静音動作
• 長寿命のため油で常時潤滑されたギア
• 衝撃負荷に強い青銅のウォームギア
• 強度と耐久性のために焼入れ研削されたウォームギア

オプションアクセサリ

• 33A、34R、42A、42R、48R用ダイキャスト端子ボックスキット（モデル0984）
• 33A、34R、42A、42R、48R用端子ブロック付きメトリックダイキャスト端子ボックスキット（モデル1984）
• コンデンサ、プラスチックボックスタイプ、7.5 MFD 370 V（品番 49401154）
• 34R、42R、48R、42R-FX、在庫の33A、42A用大型ダイキャスト端子ボックスキット（モデル0986）

技術データ

• Connection Diagram No.: 07410021
• Capacitor Part No.: 49401154
• Product Type: 34R4BFCI-5F
• 速度: 70 rpm
• 定格トルク: 4.4 Nm (39 lb-in)
• 出力: 50 W (1/15 HP)
• 電流: 0.50 A
• 減速比: 20
• 許容ラジアル荷重: 220 N (50 lbs)
• 長さ XH: 232 mm (9.15 in)
• 重量: 5.6 kg (12.3 lbs)
