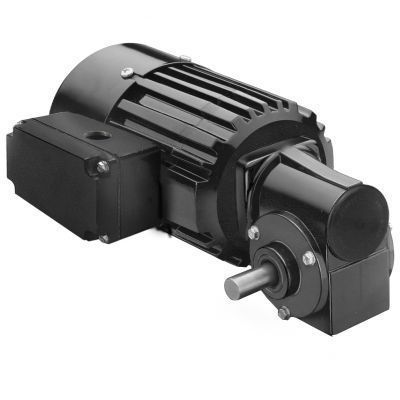

ACギアモーター Model 1490

単相ウォーム直交軸

製品
Metric 34R-3FシリーズのAC直角ギアモーター、型式1490。単相230 V 50 Hzで、出力回転数70 rpm、定格トルク3.4 N·mを供給する、低速高トルクの産業用途向け設計ユニットです。

仕様

• 回転数 (rpm): 70
• 定格トルク: 3.4 N·m (30 lb-in)
• 出力: 50 W (1/15 HP, HPDecimal 0.0667)
• 電圧 / 周波数: 230 V / 50 Hz
• 相: 単相 (1)
• 電流: 0.50 A
• ギア比: 20
• ラジアル荷重容量: 180 N (40 lbs)
• 長さ XH: 221 mm (8.69 in)
• 重量: 4.5 kg (10.1 lbs)
• 接続図: 07410021
• コンデンサ部品番号: 49401068
• 製品タイプ: 34R4BFCI-3F

標準機能

• メートルねじの取り付けとメートル規格の軸寸法。
• 端子ブロック装着済みのダイキャスト端子箱。IP-44。
• 高出力向けファン冷却。
• 絶縁クラスBをクラスAの範囲内で運転し、巻線や潤滑剤の寿命を延長。
• 高い熱効率と軽量化のためのアルミニウム製センターリングとエンドシールド。
• モータおよび出力軸の工業用リップシール。
• 出力軸の青銅製スリーブベアリングはフェルト芯とリザーバで給油され、低騒音を実現。
• 半流動グリースによる永久潤滑ギアで長寿命。
• 高衝撃負荷に耐える青銅製ウォームギアは硬化・研削処理済みで耐久性が高い。

オプションアクセサリ

• 3Fギアモーター用ベースプレート取付キット（型式0967）。
• 33A、34R、42A、42R、48Rモーターおよびギアモーター用ダイキャスト端子箱キット（型式0984）。
• 端子ブロック付メトリックダイキャスト端子箱キット（33A、34R、42A、42R、48R用）（型式1984）。
• コンデンサ：プラスチックボックスタイプ；5.0 MFD / 400V（品番49401068）。
• 34R、42R、48R、42R-FX、33A、42A用の大型ダイキャスト端子箱キット（型式0986）。

ダウンロード
CAD図面はPDF、DWG、STEP形式で提供。配線図（Connection Diagram 07410021）および安全データシートを提供しています。

特性 / 技術仕様

• 型式: 1490
• シリーズ: Metric 34R-3F
• 回転数: 70 rpm
• 定格トルク: 3.4 N·m (30 lb-in)
• 出力: 50 W (1/15 HP)
• 電圧: 230 V
• 周波数: 50 Hz
• 相: 1 (単相)
• 電流: 0.50 A
• ギア比: 20
• ラジアル荷重容量: 180 N (40 lbs)
• 長さ XH: 221 mm (8.69 in)
• 重量: 4.5 kg (10.1 lbs)
• 接続図参照: 07410021
• コンデンサ部品番号: 49401068
• 製品タイプ: 34R4BFCI-3F
