ACギアモーター Model 1469

単相ウォーム直交軸

概要

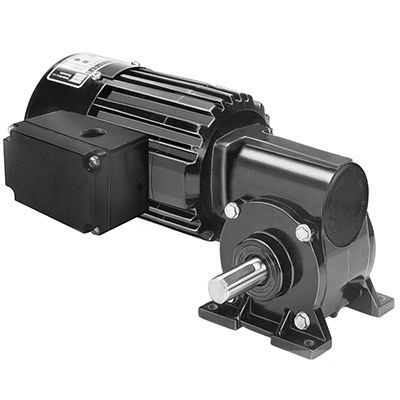

Bodine Electric の Metric 34R-5F シリーズに属する型式 1469。定格動作点：23 rpm、72 lb·in（8.1 Nm）、1/15 HP（50 W）、230 V AC、単相。

CAD図面
型式1469用のダウンロード可能なCADリソース：PDF、DWG、STEP。

配線図
配線図はPDFで提供（識別子：07410021）。

安全データシート
本製品に使用される材料に関する安全データシートをPDFで提供。

オプションアクセサリ

• 33A、34R、42A、42R、48R用のダイキャスト端子箱キット（型式 0984）
• 端子ブロック付きダイキャストメトリック端子箱キット（33A、34R、42A、42R、48R用、型式 1984）
• コンデンサ、プラスチックボックスタイプ、7.5 MFD 370V（品番 49401154）
• 在庫用の大形ダイキャスト端子箱キット（34R、42R、48R、42R-FX、33A、42A用、型式 0986）

標準仕様

• メトリック取付ネジとメトリック駆動軸寸法
• 全閉型、保護等級 IP-20
• 高い連続出力のためのファン冷却
• 巻線および潤滑剤の寿命延長のためにクラスAの範囲内で運転されるクラスB絶縁システム
• 高い熱効率と軽量化を実現するアルミニウム製センターリングおよびエンドシールド
• 非通気のギアハウジング
• モータ軸および出力軸の工業用リップシール
• フェルト芯とリザーバで給油される出力軸の青銅スリーブベアリングにより低騒音運転
• 長寿命のためオイルによる永久潤滑ギア
• 高い衝撃負荷能力のための青銅製ウォームギア
• 強度と長寿命のために焼入れ研削されたウォーム

技術仕様

• シリーズ: Metric 34R-5F Series AC Right Angle Gearmotor
• 型式: 1469
• 回転数 (rpm): 23
• 定格トルク: 8.1 Nm (72 lb·in)
• 出力: 50 W (1/15 HP)
• 電圧: 230 V AC
• 周波数: 50 Hz
• 相数: 1
• 電流: 0.50 A
• 減速比: 60
• 径方向荷重: 220 N (50 lbs)
• 長さ XH: 232 mm (9.15 in)
• 重量: 5.6 kg (12.3 lbs)
• 配線図: 07410021
• コンデンサ部品番号: 49401154
• 製品タイプ: 34R4BFCI-5F
• HP 小数: 0.0666
