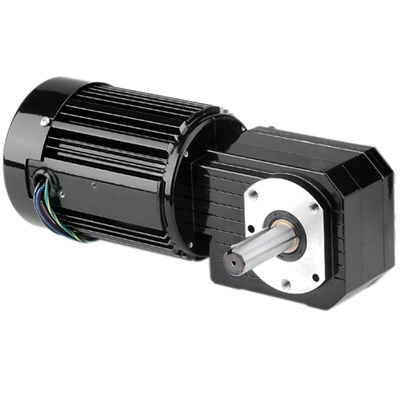

ACギアモーター Model 1260

単相ウォームヘリカル

製品
モデル1260 Metric 42R-GBシリーズ AC 直角ギアモーター

概要
Metric 42R-GBシリーズの直角型ACギアモーター。IP-20完全閉鎖、高出力用ファン冷却。メトリック取付ねじおよびメトリック駆動軸寸法を採用。硬化されたウォームおよびヘリカルギア、歯車および軸受は永久潤滑されており、ラジアル荷重容量と寿命が向上しています。

仕様

• 速度 (rpm): 23
• 定格トルク (Nm): 23
• 定格トルク (lb-in): 204
• 出力 (W): 100
• 出力 (HP): 1/7.5
• 電圧 (V): 230
• Hz: 50
• 相数: 1
• 電流 (A): 0.78
• 減速比: 60
• ラジアル荷重 (N): 900
• ラジアル荷重 (lbs): 200
• 長さ XH (mm): 294
• 長さ XH (inch): 11.57
• 重量 (kg): 8
• 重量 (lbs): 17.5
• 接続図: 07410021
• コンデンサ品番: 49401154
• 製品タイプ: 42R5BFCI-GB
• HPDecimal: 0.1333

標準機能

• メトリック取付ねじおよびメトリック駆動軸寸法。
• 保護等級 IP-20 の完全密閉構造。
• 高出力用のファン冷却。
• クラス「B」絶縁をクラス「A」範囲内で運転し、巻線および潤滑剤の寿命を延長。
• 高い熱効率と軽量化のためのアルミニウムセンターリングとエンドシールド。
• 通気のないギアハウジング。
• モーター軸および出力軸に工業用リップシールを装備。
• 全体にベアリングを配置し、ラジアル荷重容量と寿命を向上。
• 長寿命のための油を用いた永久潤滑ギア。
• 静音性と高出力トルクのための硬化ヘリカル出力ギア。
• 衝撃負荷に強い青銅製ウォームギア。
• 強度と長寿命のために硬化研削されたウォームギア。

利用可能なドキュメント / ダウンロード

• CAD図面利用可能（PDF、DWG、STEP形式）。
• 配線図利用可能（接続図番号 07410021）。
• 安全データシート利用可能（ExxonMobil MSDS 参照）。

オプションアクセサリ

• 33A、34R、42A、42R、48R 用ダイキャスト端子箱キット（モデル0984）。
• 端子ブロック付ダイキャストメートリック端子箱キット（モデル1984）。
• コンデンサ：プラスチックボックスタイプ、7.5MFD 370V（品番 49401154）。
• 34R、42R、48R、42R-FX、33A、42A 在庫モーターおよびギアモーター用大型ダイキャスト端子箱キット（モデル0986）。

技術仕様

• 速度: 23 rpm
• 定格トルク: 23 Nm (204 lb-in)
• 出力: 100 W (0.1333 HP)
• 電圧/周波数: 230 V, 50 Hz, 単相
• 電流: 0.78 A
• 減速比: 60
• ラジアル荷重容量: 900 N (200 lbs)
• 長さ XH: 294 mm (11.57 in)
• 重量: 8 kg (17.5 lbs)
• 接続図参照: 07410021
• コンデンサ品番: 49401154
• 製品タイプ: 42R5BFCI-GB
