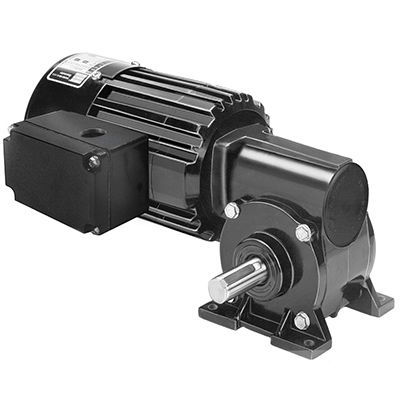

ACギアモーター Model 1465

単相ウォーム直交軸

製品概要
Metric 34R-5Fシリーズのモデル1465は、メトリック取り付けねじおよびメトリック寸法の出力軸を備えた交流（AC）直角ギアモーターです。モーターは完全密閉（IP-20）で、高出力に対応するためファン冷却されています。絶縁はクラス「B」システムを採用し、クラス「A」の範囲内で運転されます。構造は熱効率と軽量化のためのアルミ製センターリングおよびエンドシールド、通気のないギアハウジング、工業用リップシール、出力軸のブロンズスリーブベアリング（フェルト芯とリザーバで給油）、永久油潤滑ギア、衝撃負荷に強いブロンズ製ウォーム、長寿命のための硬化・研削されたウォームギアを特徴とします。

仕様

• 回転数 (rpm) : 140
• 定格トルク (Nm) : 2.4
• 定格トルク (lb-in) : 21
• 出力 (Watts) : 50
• 出力 (HP) : 1/15
• 電圧 : 230
• Hz : 50
• 相数 : 1
• 電流 : 0.50 A
• 減速比 : 10
• ラジアル荷重 (N) : 132
• ラジアル荷重 (lbs) : 30
• 長さ XH (mm) : 232
• 長さ XH (inch) : 9.15
• 重量 (kg) : 5.6
• 重量 (lbs) : 12.3
• 配線図 : 07410021
• コンデンサ品番 : 49401154
• 製品タイプ : 34R4BFCI-5F
• HPDecimal : 0.0666

標準機能

• メトリック取り付けねじおよびメトリック寸法の出力軸。
• 完全密閉、保護等級IP-20。
• 高出力向けのファン冷却。
• クラス「B」絶縁システムをクラス「A」範囲内で運転し、巻線および潤滑剤の寿命を延ばす設計。
• 高い熱効率と軽量化のためのアルミ製センターリングとエンドシールド。
• 通気のないギアハウジング。
• モーター軸および出力軸の工業用リップシール。
• フェルト芯とリザーバにより給油される出力軸のブロンズスリーブベアリングにより静音動作。
• 長寿命のために油で恒久潤滑されたギア。
• 衝撃荷重に強いブロンズ製ウォームギア。
• 強度と長寿命のための硬化・研削されたウォーム。

オプションアクセサリ

• 33A、34R、42A、42R、48Rのモーターおよびギアモーター向けダイキャスト端子ボックスキット（モデル0984）
• 33A、34R、42A、42R、48Rのモーターおよびギアモーター向けメトリック端子ブロック付ダイキャスト端子ボックスキット（モデル1984）
• コンデンサ；プラスチックボックスタイプ；7.5MFD 370V（品番49401154）
• 34R、42R、48R、42R-FX、33A、42Aの在庫モーターおよびギアモーター向け大形ダイキャスト端子ボックスキット（モデル0986）

入手可能なドキュメント（タイトルのみ）

• CAD図面（PDF、DWG、STEPバリアント参照）
• 配線図（参照 07410021）
• 安全データシート（exxonmobile 材料安全データシート参照）

技術仕様

• 型番: 1465
• シリーズ: Metric 34R-5F
• 回転数: 140 rpm
• 定格トルク: 2.4 Nm / 21 lb-in
• 出力: 50 W (1/15 HP; HPDecimal 0.0666)
• 電圧: 230 V, 50 Hz, 単相
• 電流: 0.50 A
• 減速比: 10
• ラジアル荷重容量: 132 N (30 lbs)
• 長さ XH: 232 mm / 9.15 in
• 重量: 5.6 kg / 12.3 lbs
• 配線図参照: 07410021
• コンデンサ品番: 49401154
• 製品タイプコード: 34R4BFCI-5F
