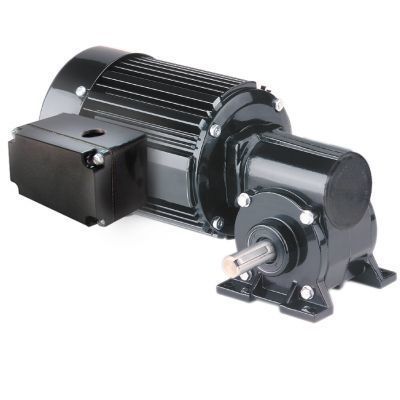

ACギアモーター Model 1623

単相ウォーム直交軸

製品 メートル法 42R-5F シリーズ AC 直角ギアモーター — モデル 1623 仕様 回転数 (rpm) : 140 定格トルク (Nm) : 3.6 定格トルク (lb-in) : 32 出力 (W) : 83 出力 (HP) : 1/9 電圧 (V) : 230 周波数 (Hz) : 50 相数 : 1 電流 (A) : 0.63 減速比 : 10 ラジアル荷重 (N) : 45 ラジアル荷重 (lbs) : 10 全長 XH (mm) : 246 全長 XH (inch) : 9.69 重量 (kg) : 6.4 重量 (lbs) : 14.3 接続図 : 07410021 コンデンサ品番 : 49401154 製品タイプ : 42R4BFCI-5F HP（小数表記） : 0.1111 標準仕様

• メートル法の取付ネジおよびメートル法の駆動軸寸法。
• 完全密閉型、IP-20等級。
• 高出力に対応したファン冷却方式。
• 巻線および潤滑剤の寿命を延ばすため、クラス「B」絶縁システムをクラス「A」の制限範囲内で動作させます。
• 高い熱効率と軽量化を実現するアルミニウム製センターリングおよびエンドシールド。
• 通気口のないギアハウジング。
• モーター軸および出力軸に工業用リップ型シールを採用。
• 静粛性を高めるため、フェルトウィックとオイルリザーバーにより潤滑される出力軸用青銅製スリーブベアリング。
• 長寿命を実現する、オイルを用いた永久潤滑式ギア機構。
• 高い衝撃荷重耐性を備えた青銅製ウォームギア。
• 強度と長寿命を実現する、焼入れ・研削加工済みのウォームギア。

オプションアクセサリー

• 33A、34R、42A、42R、および48Rモーターおよびギアモーター用ダイカスト製端子箱キット （型番 0984）
• 33A、34R、42A、42R、および48Rモーターおよびギアモーター用、端子台付きダイキャスト製メートル法端子箱キット（型番 1984）
• コンデンサ；プラスチックケースタイプ； 7.5MFD 370V（品番 49401154）
• 34R、42R、48R、 42R-FX、33A、42Aの標準モーターおよびギアモーター用大型ダイカスト端子ボックスキット（モデル0986）

特性／技術仕様

• 回転数（rpm）：140
• 定格トルク（Nm）：3.6
• 定格トルク（lb-in）： 32
• 出力（ワット）：83
• 出力（HP）：1/9
• 電圧（V）：230
• 周波数（Hz）：50
• 相数：1
• 電流（A）： 0.63
• 減速比：10
• ラジアル荷重（N）：45
• ラジアル荷重（lbs）：10
• 全長×高さ (mm) : 246
• 長さ XH (インチ) : 9.69
• 重量 (kg) : 6.4
• 重量 (ポンド) : 14.3
• 接続図 : 07410021
• コンデンサ部品番号：49401154
• 製品タイプ：42R4BFCI-5F
• HPDecimal：0.1111
