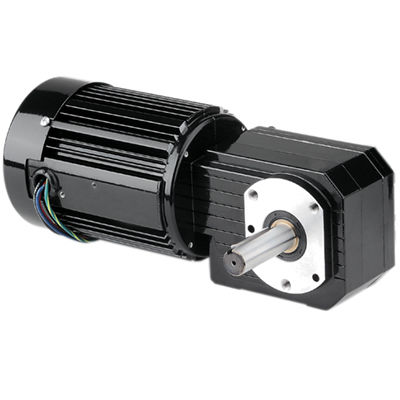

ACギアモーター Model 1262

単相ウォームヘリカル

概要 Bodine Electric社製 モデル1262 メートル法 42R-GBシリーズ AC直角ギアモーター。メートル法の取り付けおよびメートル法の駆動軸寸法に合わせて設計されたコンパクトな直角ギアモーターです。一体型ギアと永久潤滑式ギアハウジングを備え、単相AC駆動用に設計されています。 仕様（表） 回転数（rpm）：12 定格トルク（Nm）：33 定格トルク（lb-in）：290 消費電力（ワット）：100 出力（HP）：1/7.5 電圧（V）：230 周波数（Hz）：50 相数：1 電流（A）：0.78 減速比：120 ラジアル荷重（N）：900 ラジアル荷重（lbs）：200 全長 XH (mm): 294 全長 XH (インチ): 11.57 重量 (kg): 8 重量 (lbs): 17.5 接続図: 07410021 コンデンサ部品番号：49401154 製品タイプ：42R5BFCI-GB HPDecimal：0.1333 標準仕様

• メートル法の取付ネジおよびメートル法の駆動軸寸法。
• 完全密閉型、IP-20等級。
• 高出力に対応したファン冷却方式。
• 巻線および潤滑剤の寿命を延ばすため、クラス「A」の制限内で動作するクラス「B」絶縁システム。
• 高い熱効率と軽量化を実現するアルミニウム製センターリングおよびエンドシールド。
• 通気口のないギアハウジング。
• モーター軸および出力軸には工業用リップ型シールを採用。
• 全箇所にベアリングを採用し、ラジアル荷重容量の向上と長寿命を実現。
• 長寿命を実現する、オイルを使用した永久潤滑式ギア。
• 静粛性と高い出力トルクを実現する焼入れヘリカル出力ギアを採用。
• 高い衝撃荷重耐性を実現する青銅製ウォームギア。
• 強度と長寿命を実現する焼入れ・研削仕上げのウォームギア。

オプションアクセサリー

• 33A、34R、42A、42R、および48Rモーターおよびギアモーター用ダイカスト製端子箱キット [型番 0984]
• 33A、34R、42A、42R、および48Rモーターおよびギアモーター用、端子台付きダイキャスト製メートル法端子箱キット[型番 1984]
• コンデンサ；プラスチックケースタイプ； 7.5MFD 370V [品番 49401154]
• 34R、42R、48R、 42R-FX、33A、42Aの標準モーターおよびギアモーター用大型ダイカスト端子ボックスキット [モデル 0986]

利用可能なドキュメント

• CAD図面：PDF、DWG、STEP（製品固有のCADリソースあり）
• 配線図：PDF（接続図参照番号 07410021）
• 安全データシート：PDF（関連するSDSあり）

特性／技術仕様

• 型番：1262
• シリーズ：Metric 42R-GB
• 回転数：12 rpm
• 定格トルク： 33 Nm (290 lb-in)
• 出力：100 W (0.1333 HP / 1/7.5 HP)
• 電圧：230 V、 50 Hz、単相
• 電流：0.78 A
• 減速比：120
• ラジアル荷重容量：900 N (200 lbs)
• 全長 XH： 294 mm (11.57 in)
• 重量：8 kg (17.5 lbs)
• 接続図参照番号： 07410021
• コンデンサ品番：49401154
• 製品タイプ：42R5BFCI-GB
