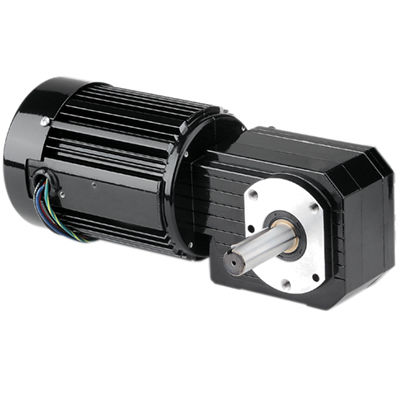

ACギアモーター Model 1264

単相ウォームヘリカル

製品
Metric 42R-GBシリーズのModel 1264。単相交流（AC）直角ギアモーター。メトリック取り付けとメトリック駆動軸寸法に対応し、コンパクトな直角動力伝達を必要とする産業用途向けに設計されています。

仕様
回転数 (rpm): 7.4
定格トルク (Nm): 42
定格トルク (lb-in): 375
出力 (W): 100
出力 (HP): 1/7.5
電圧: 230 V
周波数: 50 Hz
相数: 1
電流: 0.78 A
減速比: 190
ラジアル荷重 (N): 900
ラジアル荷重 (lbs): 200
長さ XH (mm): 294
長さ XH (inch): 11.57
重量 (kg): 8
重量 (lbs): 17.5
配線図: 07410021
コンデンサ品番: 49401154
製品タイプ: 42R5BFCI-GB
HPDecimal: 0.1333

標準機能

• メトリックの取り付けねじおよびメトリックの駆動軸寸法。
• 密閉型、保護等級 IP-20。
• 高出力向けファン冷却。
• クラスBの絶縁をクラスAの許容範囲内で運用し、巻線と潤滑剤の寿命を延長。
• 高い熱効率と軽量化のためのアルミニウム製センターリングおよびエンドシールド。
• ベントなしのギアハウジング。
• モーター軸および出力軸に工業用リップシール。
• ラジアル荷重容量と長寿命を向上させるベアリング仕様。
• 長寿命を実現する油潤滑の永久潤滑ギア。
• 静粛性と高出力トルクのための焼入れヘリカル出力ギア。
• 衝撃荷重に強い青銅製ウォームギア。
• 強度と長寿命のための焼入れ研削済みウォーム。

オプションアクセサリ

• 33A、34R、42A、42R、および48Rモーターとギアモーター用のダイキャスト端子ボックスキット（モデル0984）。
• 33A、34R、42A、42R、および48Rモーターとギアモーター用の端子ブロック付ダイキャストメトリック端子ボックスキット（モデル1984）。
• コンデンサ、プラスチックボックスタイプ、7.5MFD 370V（品目 49401154）。
• 34R、42R、48R、42R-FX、33A、42A在庫モーターとギアモーター用の大型ダイキャスト端子ボックスキット（モデル0986）。

CAD と配線
CAD図面は複数フォーマットで提供（PDF、DWG、STEP）。配線図あり（配線図参照 07410021）。

技術仕様

• シリーズ: Metric 42R-GB Series AC Right Angle Gearmotor.
• モデル: Model 1264.
• 回転数: 7.4 rpm.
• 定格トルク: 42 Nm (375 lb-in).
• 出力: 100 W (1/7.5 HP; HPDecimal 0.1333).
• 電圧: 230 V、50 Hz、単相。
• 電流: 0.78 A.
• 減速比: 190.
• ラジアル荷重容量: 900 N (200 lbs).
• 長さ XH: 294 mm (11.57 in).
• 重量: 8 kg (17.5 lbs).
• 配線図参照: 07410021.
• コンデンサ品番: 49401154.
• 製品タイプ: 42R5BFCI-GB.
