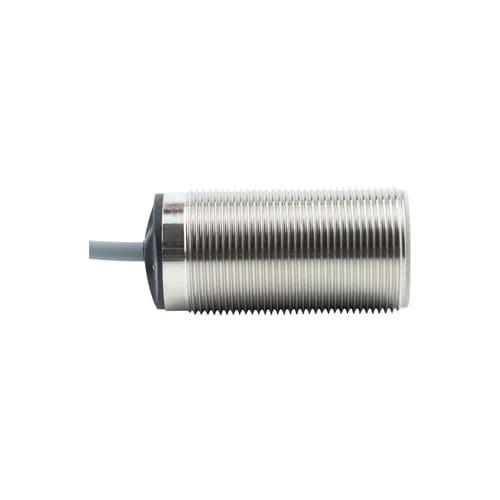

誘導型近接センサ CL12-RF2DP1-S円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- PNP, スイッチ機能付き
- 供給電圧
- 24VDC, 12VDC
- 設置
- 埋め込み型
- 保護レベル
- 耐熱・耐寒性, IP67
- その他の特徴
- 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 2 mm
(0.08 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品概要
技術仕様
機械／電気パラメータ
使用環境
付属品
特長 / 技術仕様
- 製品タイプ：低温仕様
- 検出距離：2 mm
- 形状：円柱形
- 検出原理：誘導式
- 外形/ねじ：M12
- 出力：PNP、常開（NO）
技術仕様
- 製品タイプ：低温仕様
- 検出距離：2 mm
- 形状：円柱形
- 検出原理：誘導式
- 外形/ねじ：M12
- ケーブル長：2 m
- 検出方向：前方
- 動作周波数：800 Hz
- 応答時間：625 μs
- 検出対象：金属
- 特別要件：低温耐性
- 付属品：ナット x2、内歯ワッシャー x1、合格証
- ヒステリシス：検出距離の <10%
- 標準検出体：Fe 12×12×1 mm
- 温度ドリフト：+23 °Cを基準に -40～+80 °C 範囲で ±15% 内
- 材質：筐体 – ニッケルめっき黄銅；検出面 – テフロン；ケーブル – PVC
機械／電気パラメータ
- 出力：PNP NO
- 電源電圧：DC 12–24 V
- 電源方式：直流3線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種別：スイッチング
- 動作形態：常開
- 取付方式：埋め込み式
- 消費電流：<15 mA
- 表示灯：黄色出力LED
- 保護回路：短絡保護、サージ保護
- 電圧影響：供給電圧±15%で検出距離変化 ≤±1%
- 負荷電流：<100 mA
- 絶縁抵抗：>50 MΩ（DC 500 V）
- 耐衝撃：500 m/s、X・Y・Z各方向3回
- 耐電圧：AC 1000 V 50/60 Hz 1 分
- 耐振動：10–55 Hz 二重振幅1.5 mm、X/Y/Z 各2 h
- 重量：65 g
使用環境
- 使用温度：-40～+80 °C
付属品
- ナット x2
- 内歯ワッシャー x1
- 合格証
特長 / 技術仕様
- 型番：CL12-RF2DP1/S
- シリーズ：CL12 シリーズ近接センサ
- 検出距離：2 mm
- 検出原理：誘導式
- 外形/ねじ：M12 円柱形
- 出力：PNP、常開（NO）
- 動作電圧：DC 12–24 V
- 保護等級：IP67
- ケーブル長：2 m（成形ケーブル）
- 動作周波数：800 Hz
- 応答時間：625 μs
- 重量：65 g
- 動作温度：-40～+80 °C
- 付属品：ナット x2、内歯ワッシャー x1、合格証
