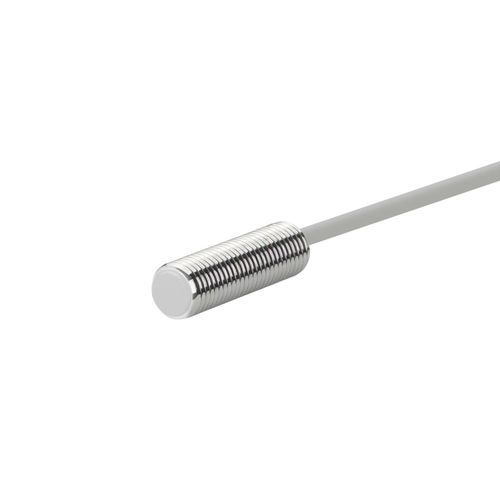

誘導型近接センサ CL08-RF1AK1/S

円筒形M8スイッチ機能付き

製品
誘導式近接センサ CL08-RF1AK1/S（耐低温型、M8、検出距離1 mm）

主な特長

• 耐低温設計
• 検出距離：1 mm
• M8円柱形状
• 検出原理：誘導式
• AC2線給電、常開（NO）出力
• 成型ケーブル 2 m
• 保護等級 IP67

技術仕様
製品タイプ：耐低温型
検出距離：1 mm
外形：M8円柱形
検出原理：誘導式
ケーブル長：2 m
検出方向：前方
応答周波数：25 Hz
応答時間：20 ms
検出対象：金属（基準体：鉄 8×8×1 mm）
戻り差（ヒステリシス）：検出距離の10%未満
温度ドリフト：-40～+80℃の範囲で±15%以内（+23℃基準）
材質：外装 ニッケルめっき真鍮、検出面 PTFE、ケーブル PVC

機械／電気パラメータ
出力：AC2線式、NO
電源電圧：AC24～220 V
供給方式：交流2線式
保護等級：IP67
接続方式：成型ケーブル
信号種別：スイッチ信号
動作形態：常開（NO）
取付方式：埋め込み（フラッシュ）
表示灯：黄色出力表示LED
電圧影響：定格電源電圧±15%の範囲で検出距離変化≤±1%
絶縁抵抗：≥50 MΩ（DC500 V）
スイッチ容量：5～200 mA
漏れ電流：≤1.7 mA
耐衝撃：500 m/s²、各方向（X、Y、Z）3回
耐電圧：AC1000 V、50/60 Hz、1分（充電部と筐体間）
耐振動：10～55 Hz、二重振幅1.5 mm、各方向2 h
重量：50 g

使用環境
使用温度：-40～+80 ℃

付属品

• ナット ×2
• キングワッシャー（内歯ワッシャー） ×1
• 検査証明書
