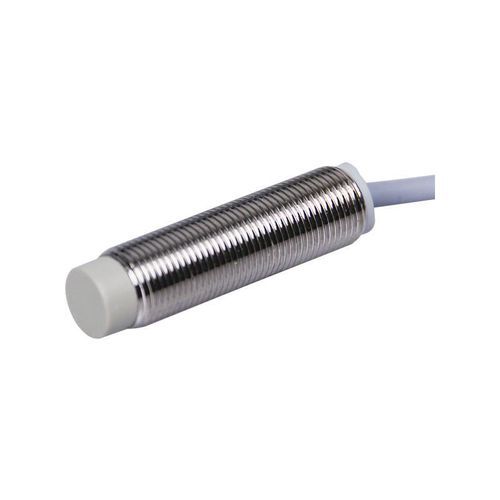

誘導型近接センサ CL12-RN4DN1/S円筒形M12NPN
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- NPN
- 設置
- 埋込み不可
- 材質
- PVC, PTFE
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 測定範囲
0.4 cm
(0.16 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品概要
主な仕様
機械／電気的パラメータ
使用環境
付属品
- シリーズ: CL12 誘導式近接センサー
- バリアント: 耐低温仕様
- 検出距離: 4 mm
- 外形: M12 円筒形
- 検出原理: 誘導式
- 出力: NPN 常時開 (NO)
主な仕様
- 型番: CL12-RN4DN1/S
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 前方
- 応答周波数: 500 Hz
- 応答時間: 1 ms
- 検出対象: 金属物（標準試験片: Fe 12×12×1 mm）
- ヒステリシス: 検出距離の <10%
- 温度ドリフト: -40～+80 ℃の範囲で±15%以内（基準 +23 ℃）
- 材質: ハウジング 真鍮ニッケルめっき、検出面 PTFE（テフロン）、ケーブル PVC
機械／電気的パラメータ
- 電源電圧: DC 12–24 V（直流3線式）
- 消費電流: ≤15 mA
- 出力方式: NPN NO
- 負荷電流: ≤100 mA
- 保護: 短絡保護、電源サージ保護
- 表示灯: 黄色出力LED
- 保護等級: IP67
- 接続: 成形ケーブル
- 信号種類: スイッチング出力
- 動作形態: 常開
- 取り付け: 埋め込み不可（非埋込式）
- 絶縁抵抗: ≥50 MΩ（DC 500 V）
- 耐電圧: AC 1000 V 50/60 Hz 1分（内部導電部対筐体）
- 耐衝撃: 500 m/s² X/Y/Z 各方向 3回
- 耐振動: 10–55 Hz、二重振幅1.5 mm X/Y/Z 各方向 2時間
- 重量: 65 g
使用環境
- 使用温度: -40～+80 ℃
付属品
- ナット ×2、ギザ付きワッシャー ×1、適合証明書
